Anwendungsbeispiele
Seit 1995 wurden für viele hunderte verschiedene Anwendungsfälle insgesamt einige 100.000 Ketten und Schnellverbindungen geliefert. Hier einige Beispiele, nach Nenngröße sortiert:

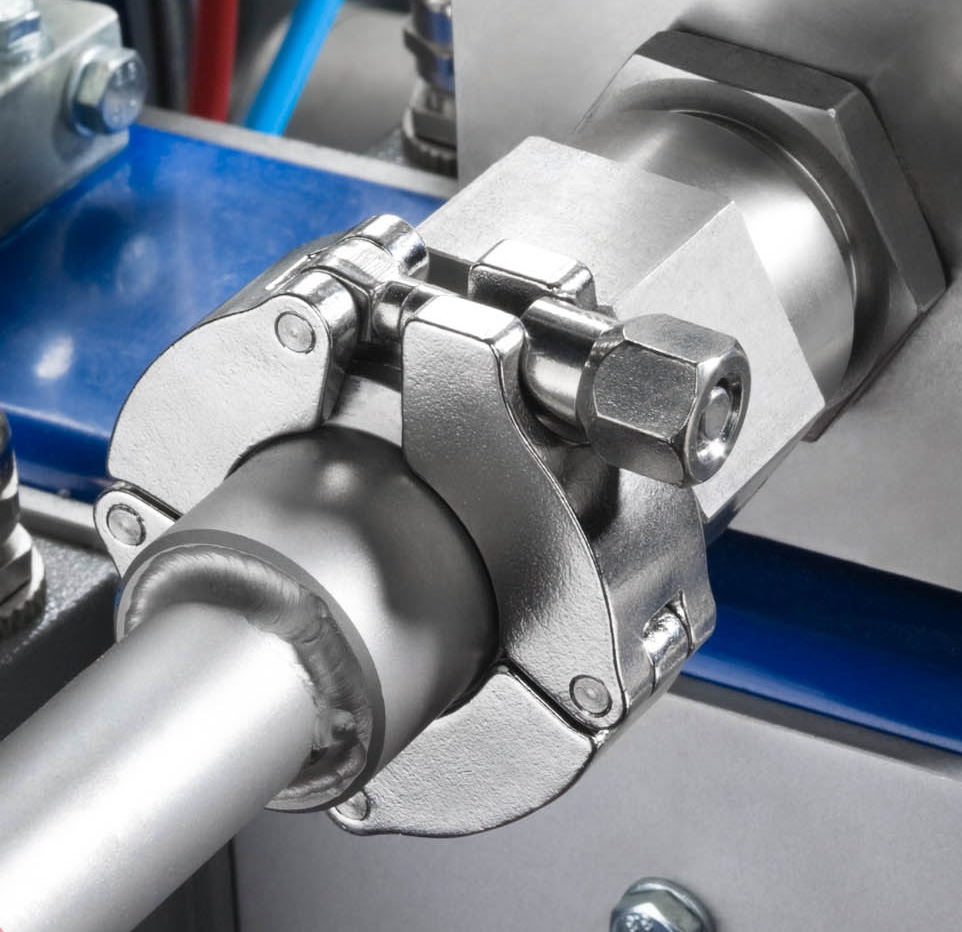

| Beispiel Nr.: | 1 |
| Artikel: | Spannkette |
| Für: | Flansche |
| An: | Schlauchanschluß |
| Nenngröße: | DN 25 |
| Medium: | ? |
| Mediumdruck: | bis 16 bar |
| Mediumtemperatur: | bis + 30°C |

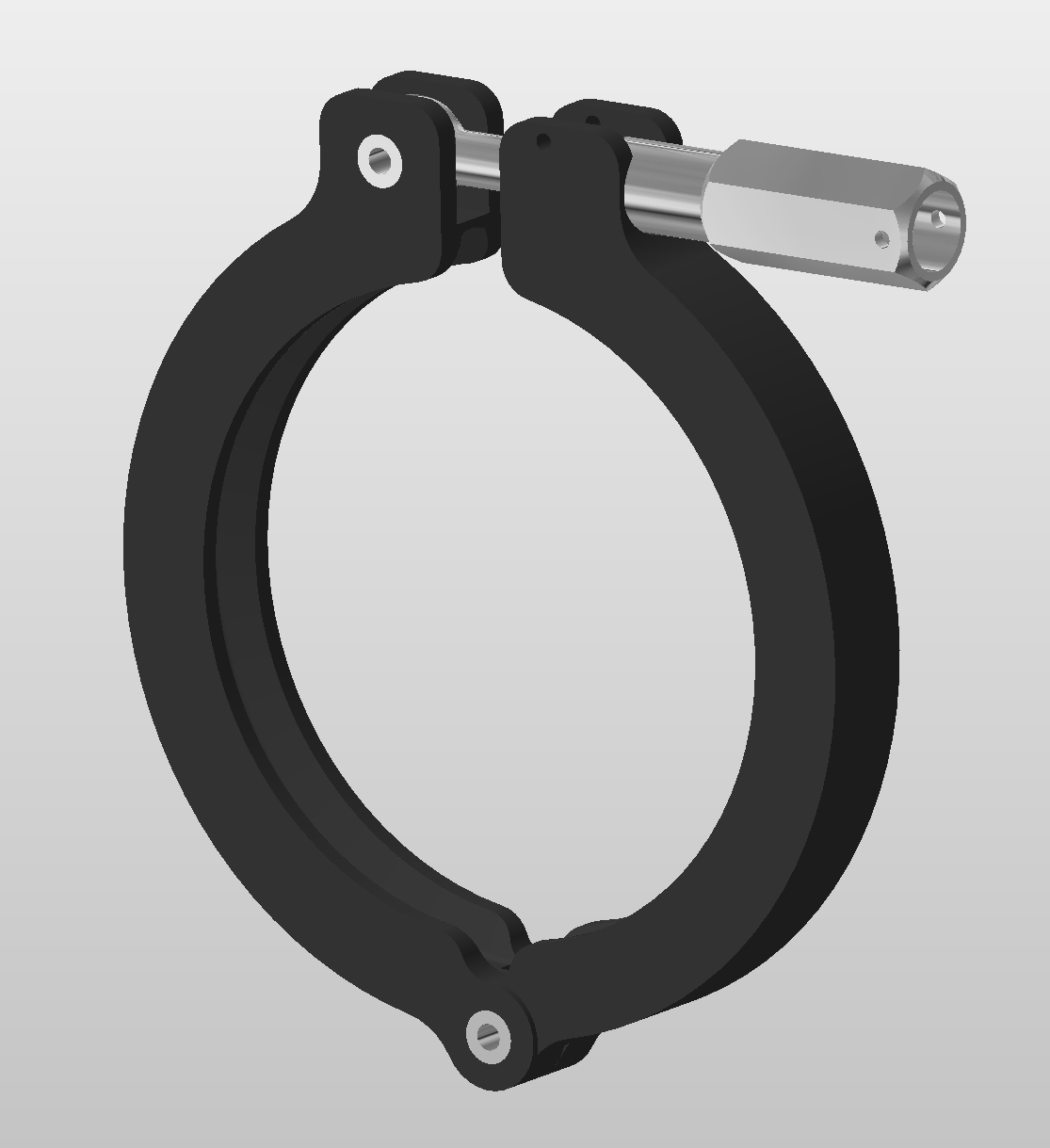

| Beispiel Nr.: |
2 |
| Artikel: |
Spannring |
| Für: |
Treibstoffventil |
| An: |
Flugzeugen, Hubschraubern |
| Nenngröße: |
DN 35 |
| Medium: |
Kerosin |
| Mediumdruck: |
drucklos |
| Mediumtemperatur: |
-50 bis + 50°C |

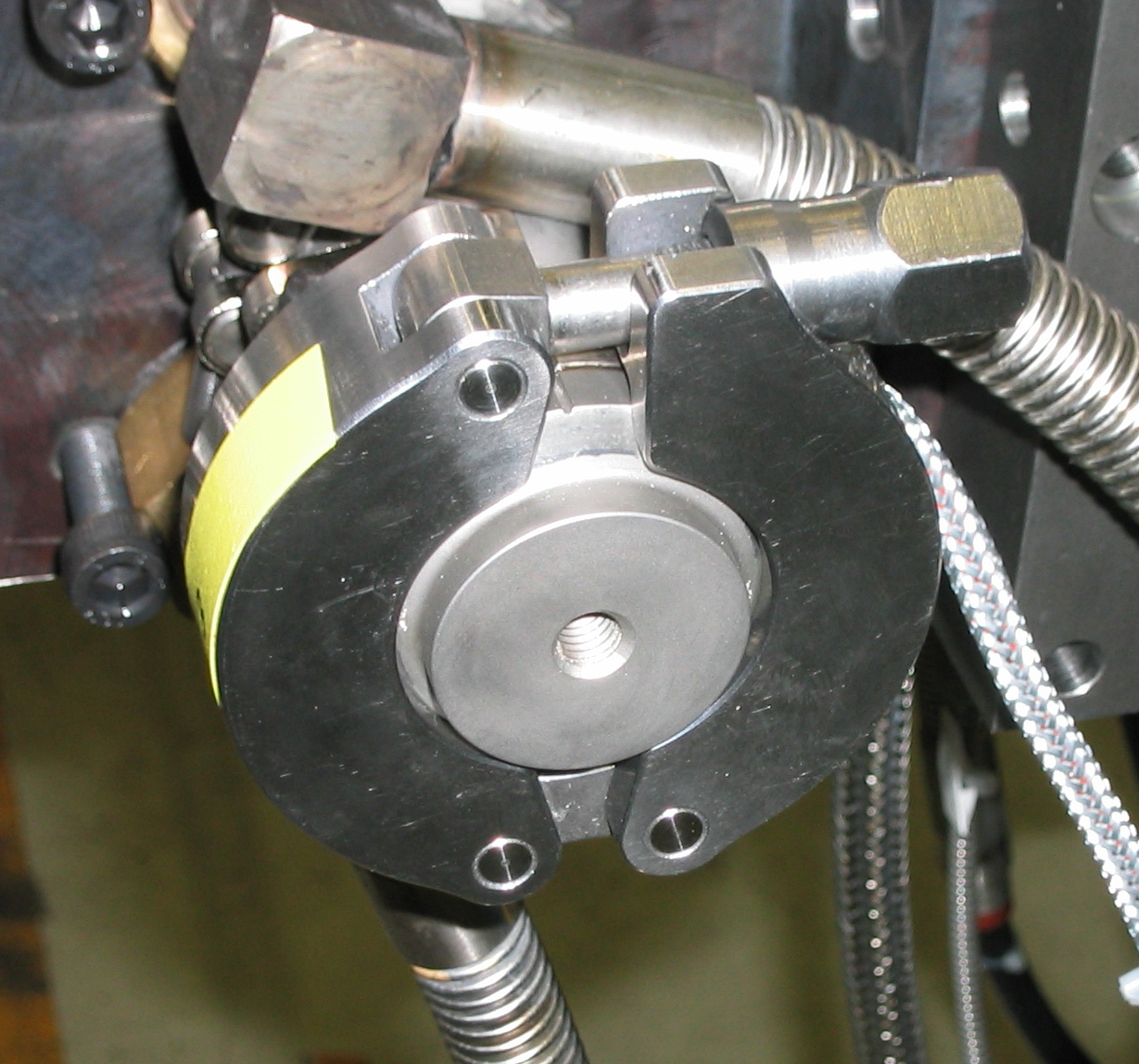

| Beispiel Nr.: |
3 |
| Artikel: |
Flansch, Blindflansch, Kette |
| Für: |
Anschluß |
| An: |
Prüfstand |
| Nenngröße: |
DN 40 |
| Medium: |
Hydrauliköl |
| Mediumdruck: |
bis 250 bar |
| Mediumtemperatur: |
bis 80°C |

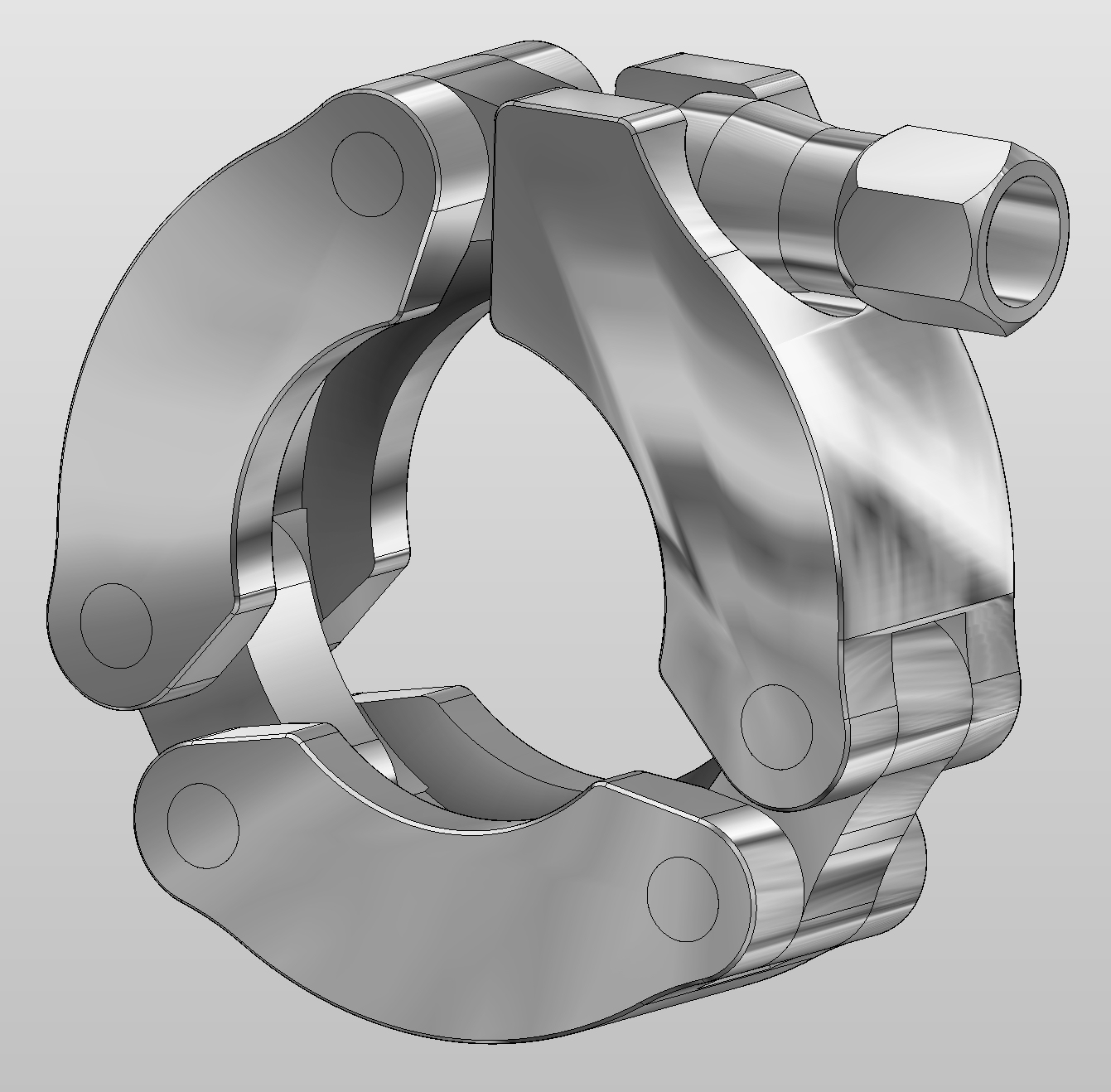

| Beispiel Nr.: | 4 |
| Artikel: | Spannkette |
| Für: | Düsenbefestigung |
| An: | Extruder |
| Nenngröße: | DN 50 |
| Medium: | Kunststoffschmelze |
| Mediumdruck: | bis 900 bar |
| Mediumtemperatur: | bis + 30°C |
| Biegemoment: |
850 Nm |

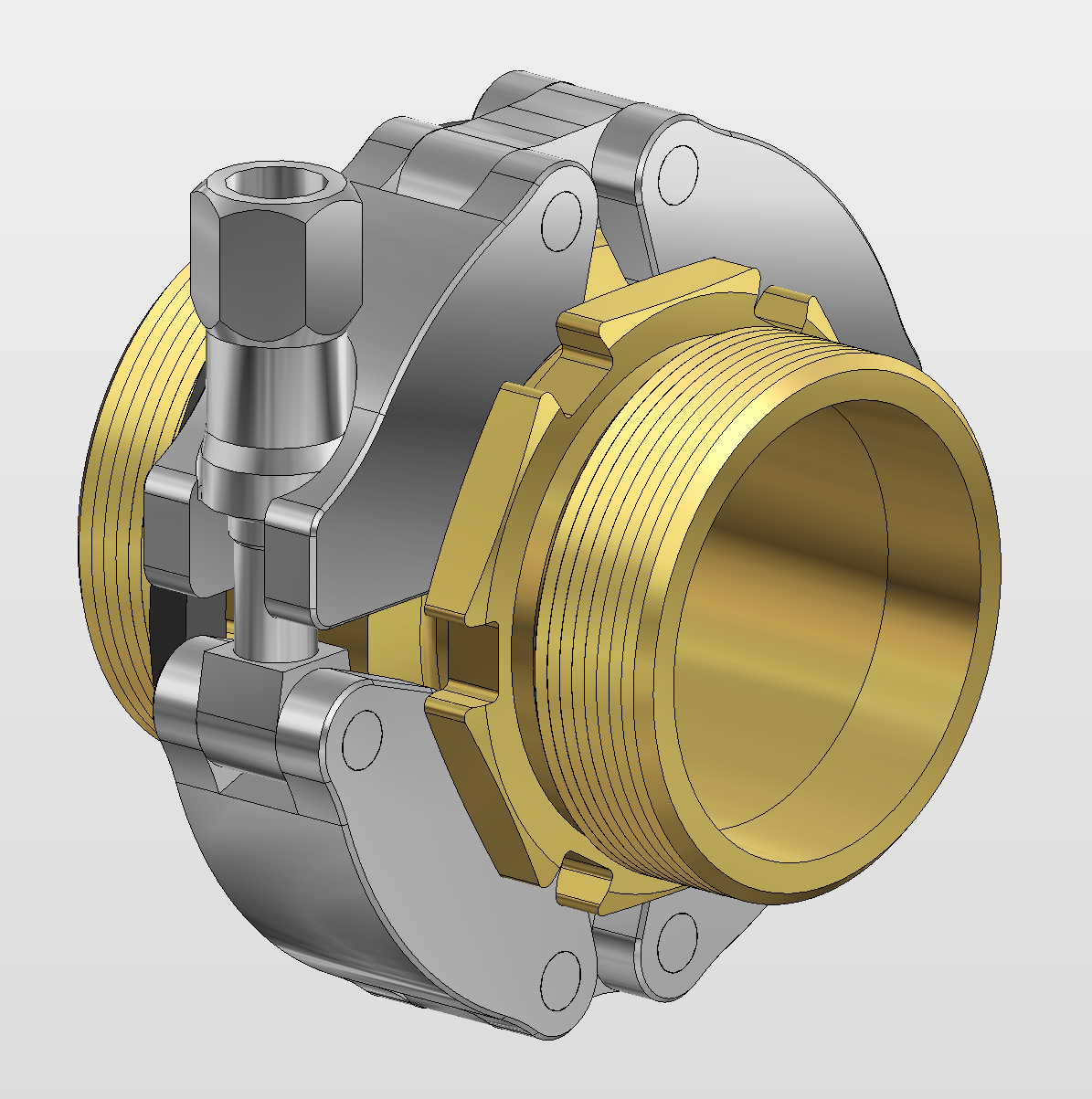

| Beispiel Nr.: | 5 |
| Artikel: |
Gewindeflansch, Schlauchtülle, Kette |
| Für: |
Schlauchleitung |
| An: |
Prüfstand |
| Nenngröße: |
2 Zoll |
| Medium: |
Wasser, Öl |
| Mediumdruck: |
bis 25 bar |
| Mediumtemperatur: | bis 40°C |

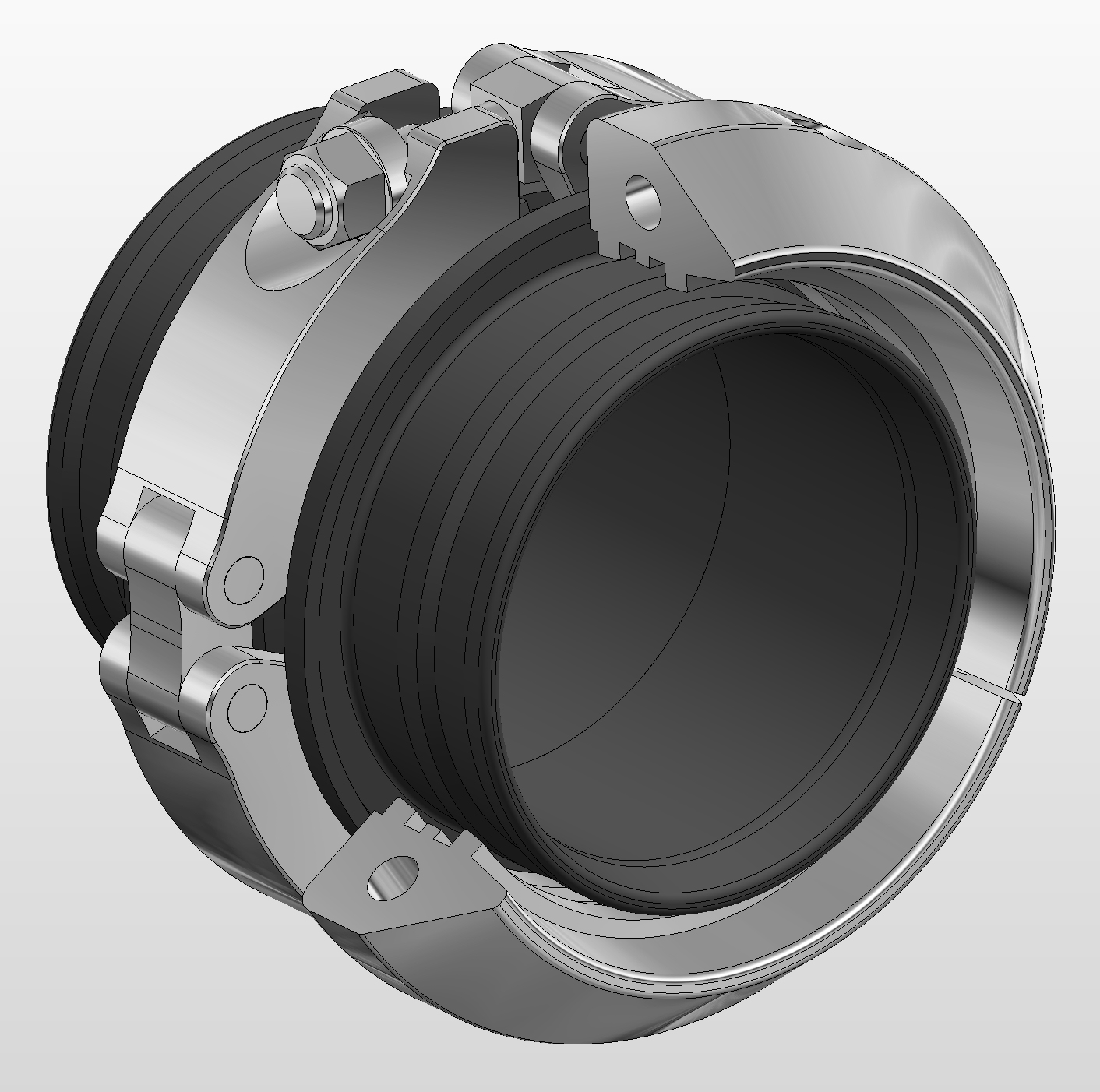

| Beispiel Nr.: | 6 |
| Artikel: | Flansche mit Schlauchtülle, Kette |
| Für: | Schlauchleitung |
| An: | Gülleanlage |
| Nenngröße: | DN 100 |
| Medium: | Gülle |
| Mediumdruck | bis 16 bar |
| Mediumtemperatur: | bis + 30°C |

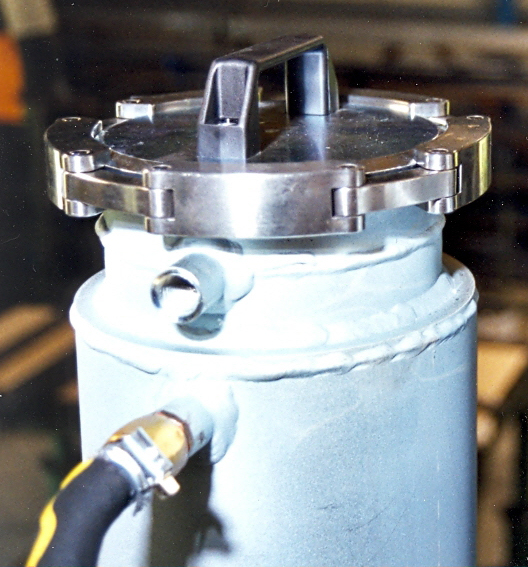

| Beispiel Nr.: | 7 |
| Artikel: |
Flansch, Deckel, Spannkette |
| Für: |
Behälter |
| An: | Schlauchleitung |
| Nenngröße: |
DN 125 |
| Medium: |
Gase |
| Mediumdruck: | bis 25 bar |
| Mediumtemperatur: |
bis 60°C |
| Beispiel Nr.: | 8 |
| Artikel: | Flansche, Spannkette |
| Für: | Prüfstand |
| Nenngröße: | DN 150 |
| Medium: | Wasser |
| Mediumdruck: | bis 40 bar |
| Mediumtemperatur: | bis 30°C |
| Beispiel Nr.: | 9 |
| Artikel: |
Spannkette, Flansch, Blindflansch |
| Für: |
Verschluß |
| An: |
Schlauchleitung |
| Nenngröße: | DN 200 |
| Medium: |
Wasser |
| Mediumdruck: | bis 6 bar |
| Mediumtemperatur: | bis 30°C |

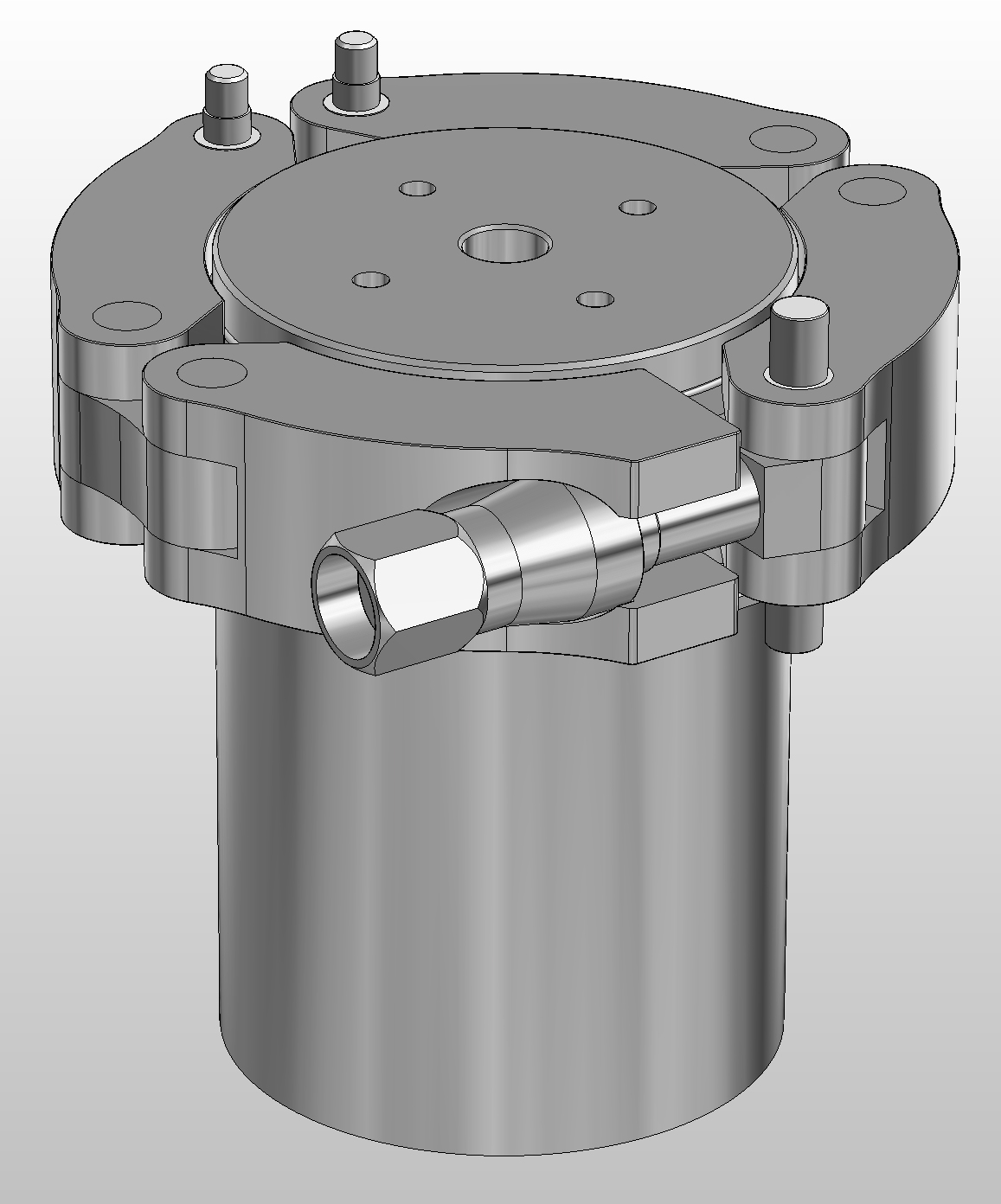

| Beispiel Nr.: | 10 |
| Artikel: | Topf, Deckel, Spannkette |
| Für: | Reaktor |
| Nenngröße: | DN 250 |
| Medium: | Chemikalien |
| Mediumdruck: | bis 350 bar |
| Mediumtemperatur: | bis 200°C |

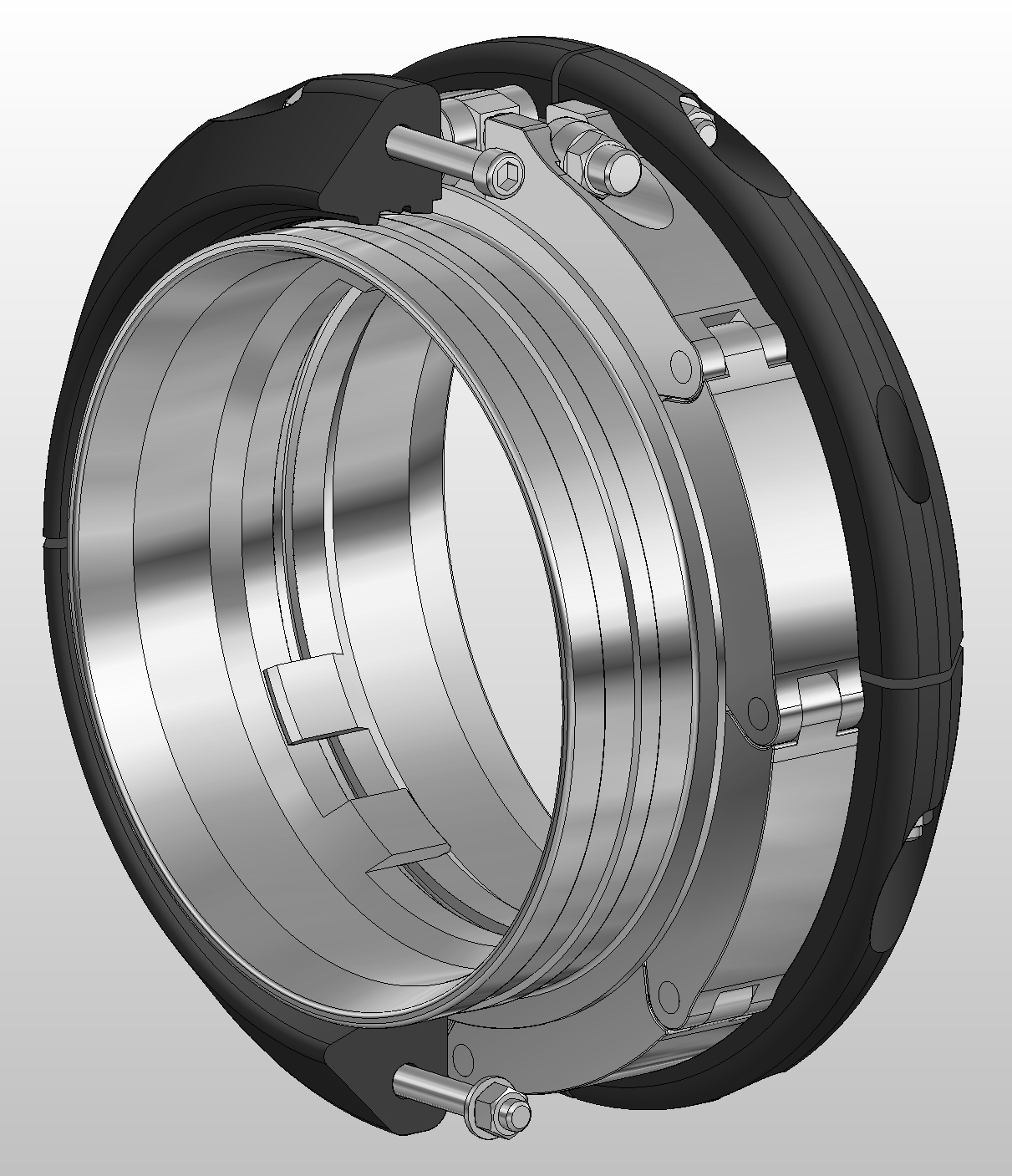

| Beispiel Nr.: | 11 |
| Artikel: |
Flansche, Klemmringe, Kette |
| Für: |
Saugleitung |
| An: |
Schwimmbagger |
| Nenngröße: |
DN 310 |
| Medium: |
Meerwasser, Sand |
| Mediumdruck: |
bis 5 bar |
| Mediumtemperatur: |
bis 30 °C |
| Beispiel Nr.: | 12 |
| Artikel: |
Flansche, Spannkette |
| Für: |
Schlauchverschluß |
| An: |
Prüfstand |
| Nenngröße: |
DN 500 |
| Medium | Wasser |
| Mediumdruck: |
5 bar |
| Mediumtemperatur: |
bis 40 °C |

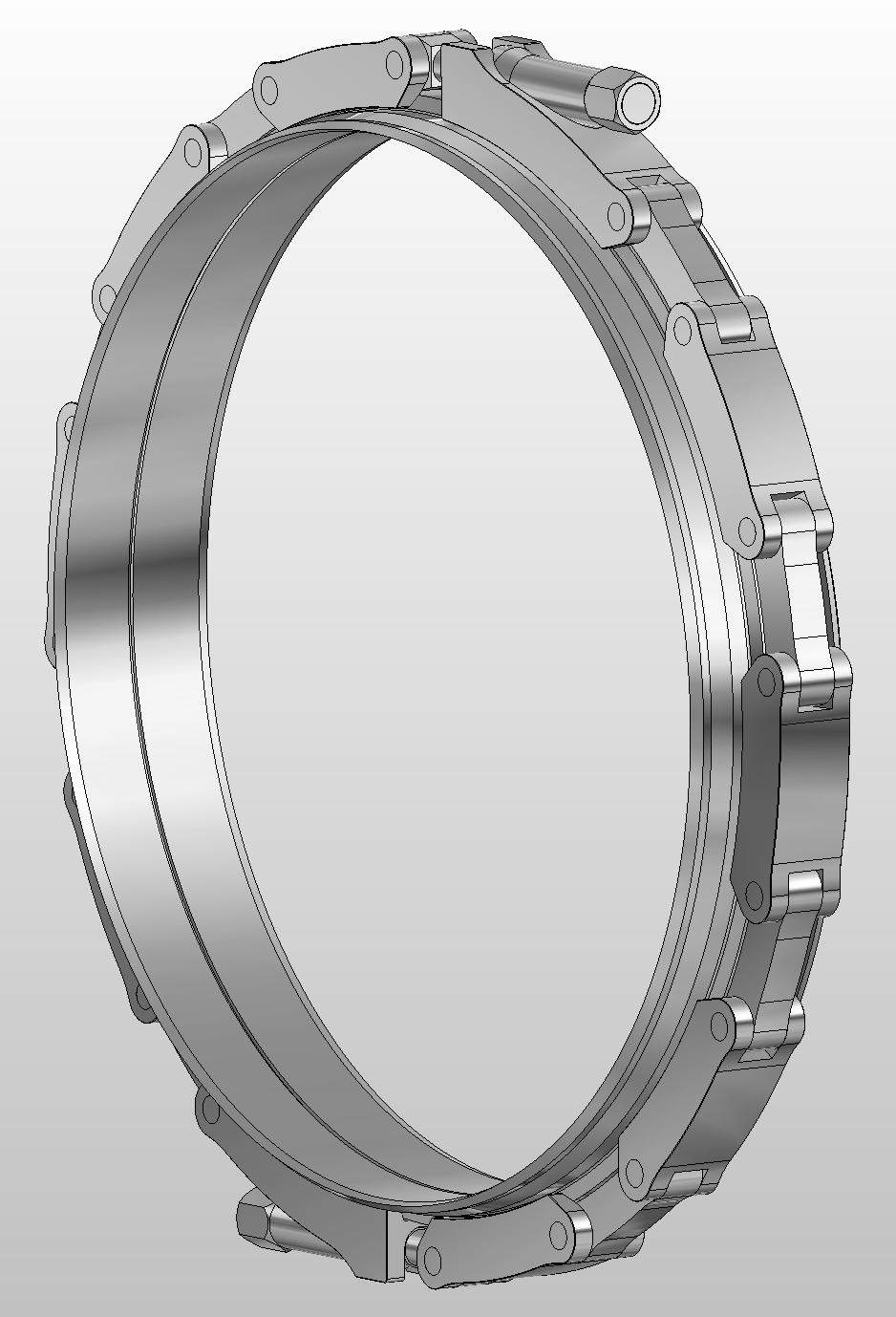

| Beispiel Nr.: | 13 |
| Artikel: | Flansche, Spannkette |
| Für: |
Zuleitung |
| An: |
Versuchsanlage |
| Nenngröße: |
DN 800 |
| Medium: |
Chemikalien |
| Mediumdruck: |
bis 12 bar |
| Mediumtemperatur: |
bis 60 °C |

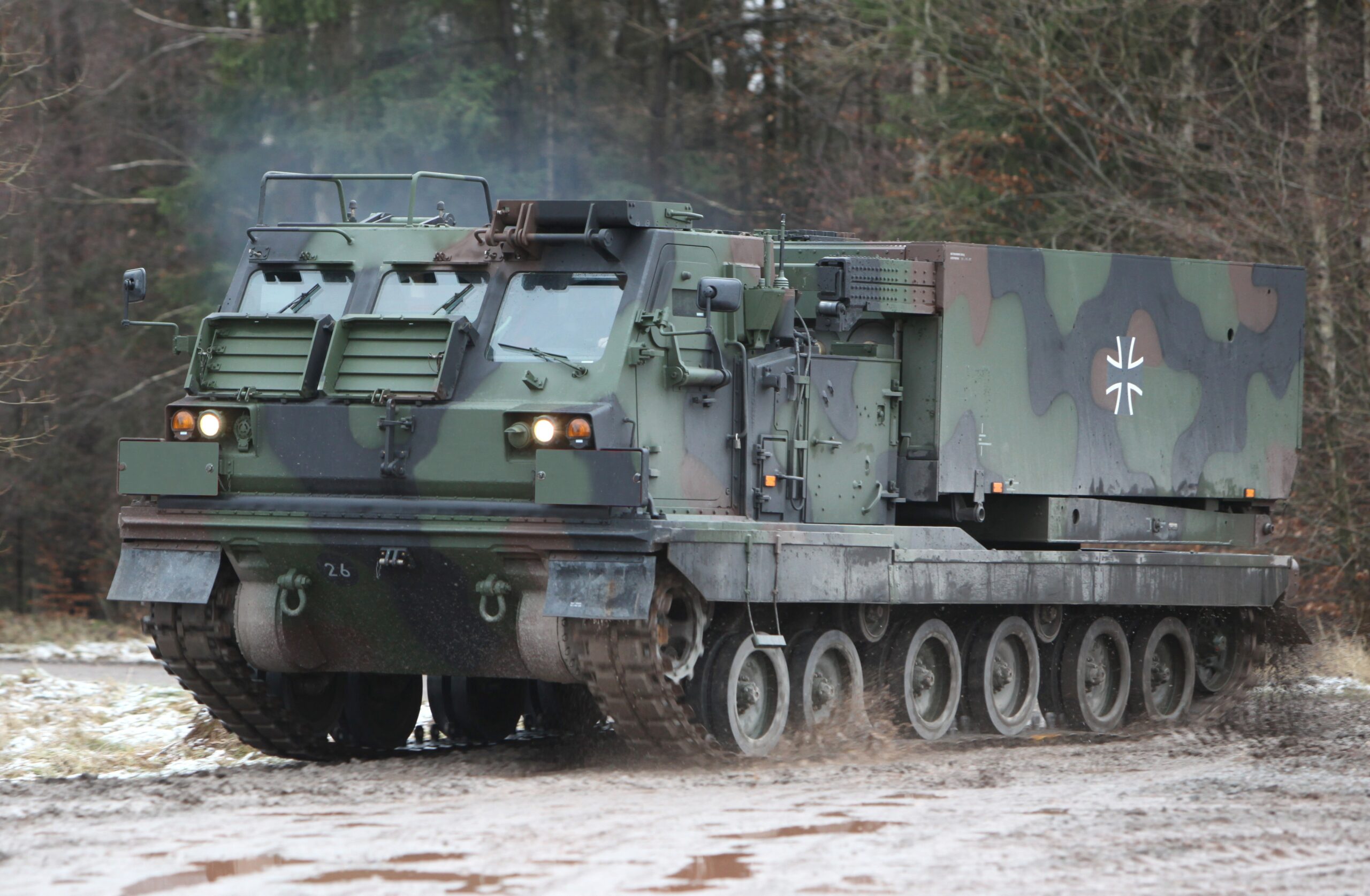

| Beispiel Nr.: | 14 |
| Artikel: | Spannkette |
| Für: | Geschützturmbefestigung |
| An: | Raketenwerfer |
| Nenngröße: | DN 1500 |
| Bildquelle | Krauss Maffei Wegmann, Kassel |

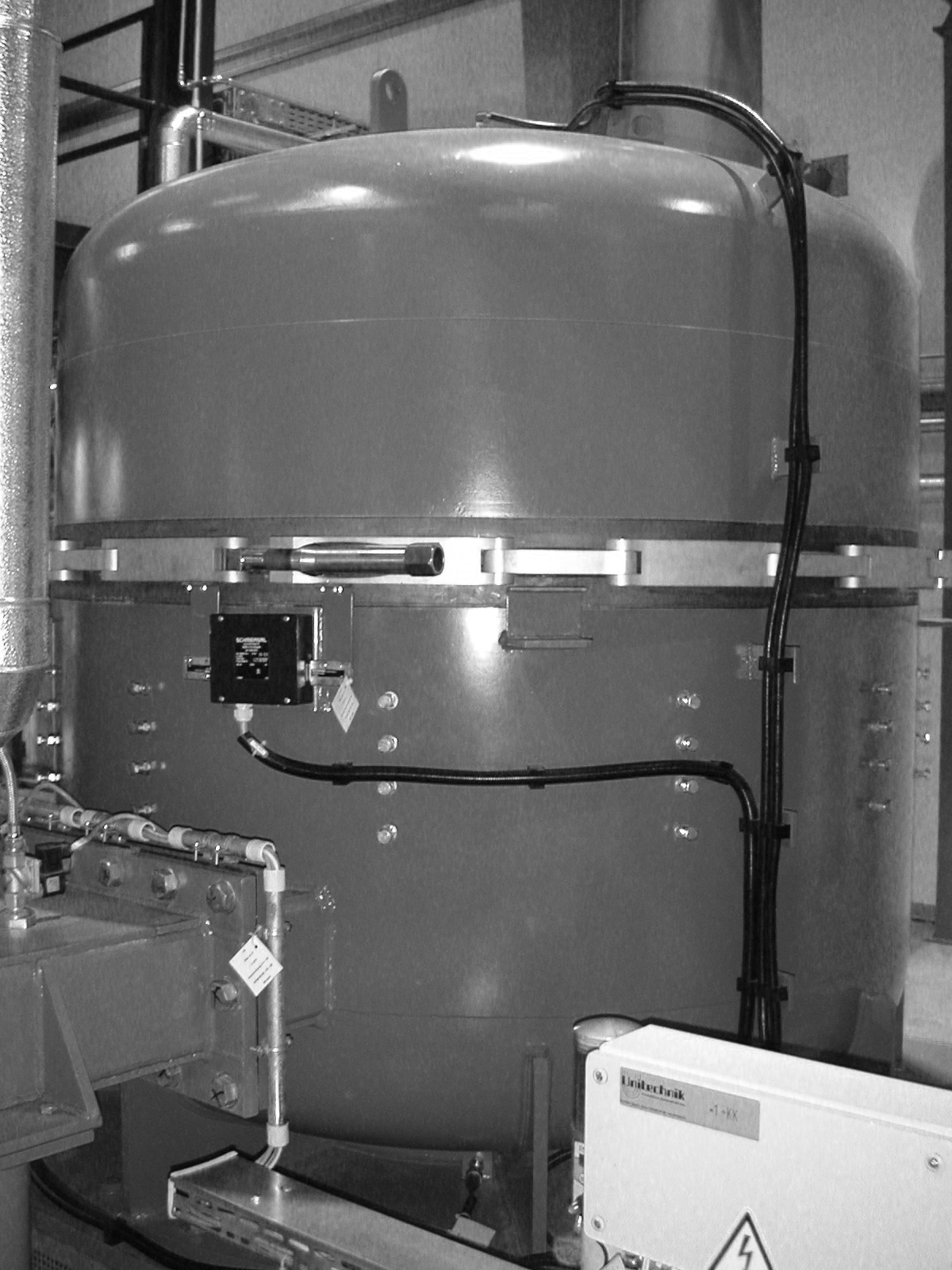

| Beispiel Nr.: | 15 |
| Artikel: | Spannkette |
| Für: | Flansche |
| An: |
Mühle |
| Nenngröße: |
DN 1600 |
| Medium: |
Gummi-Granulat |
| Mediumdruck: | bis 10 bar |
| Mediumtemperatur: |
bis 40°C |
