Standard-Verbindungen Baureihe KF
Sonderflansche
Allgemeines

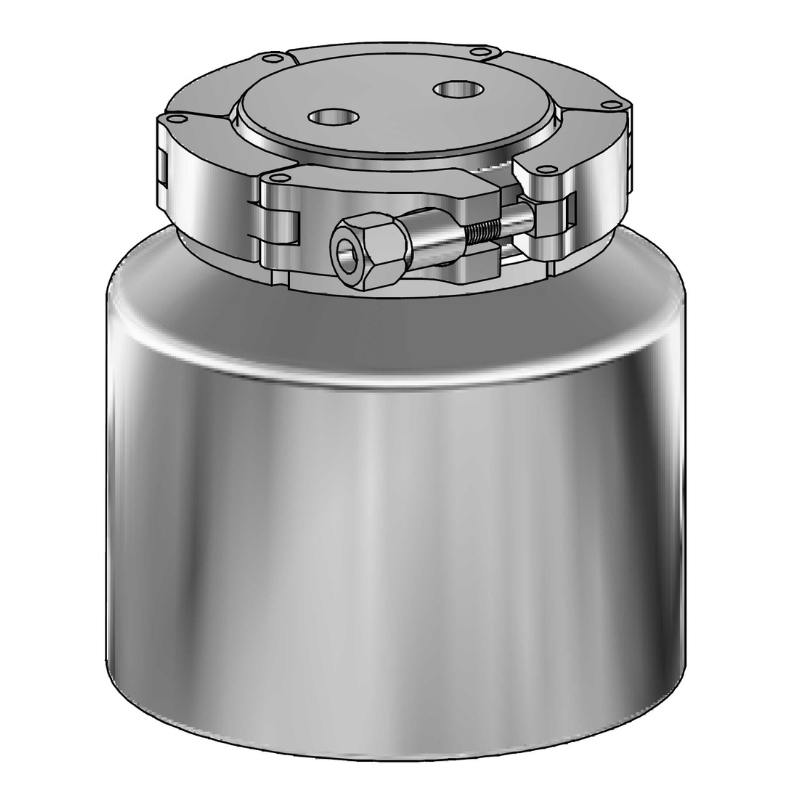

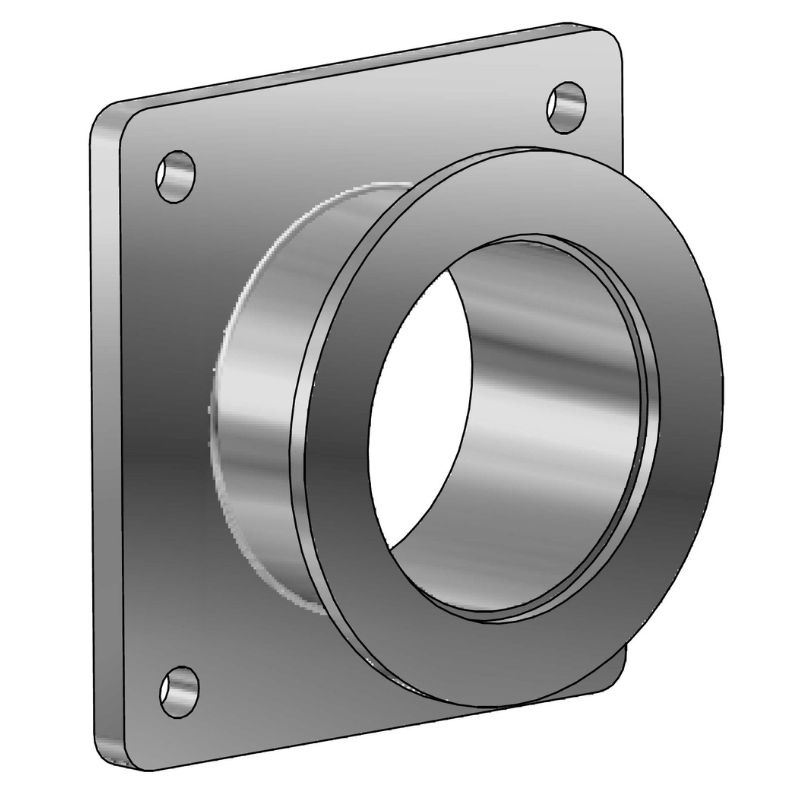

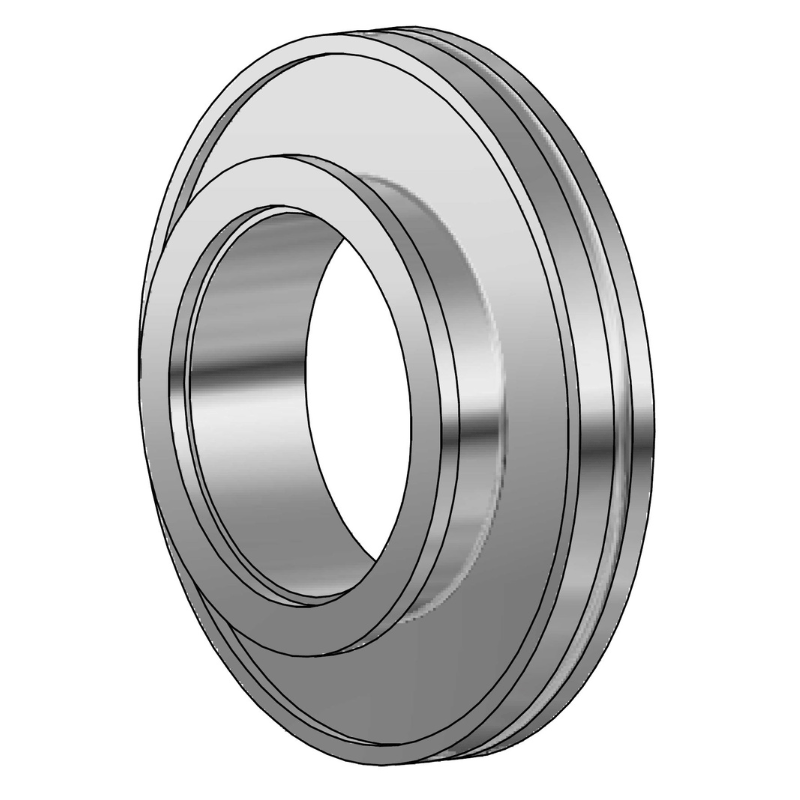

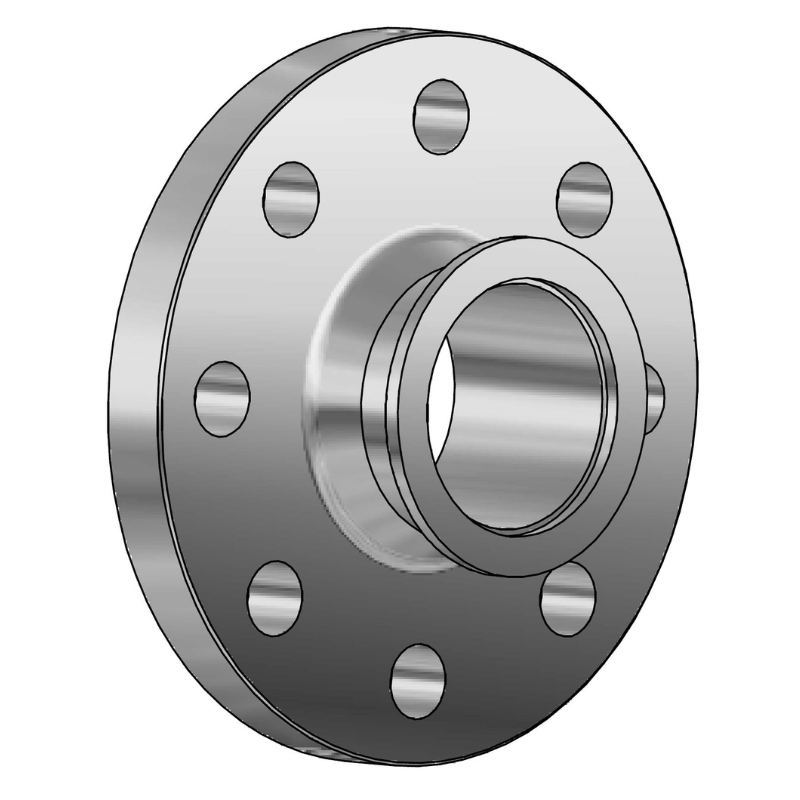

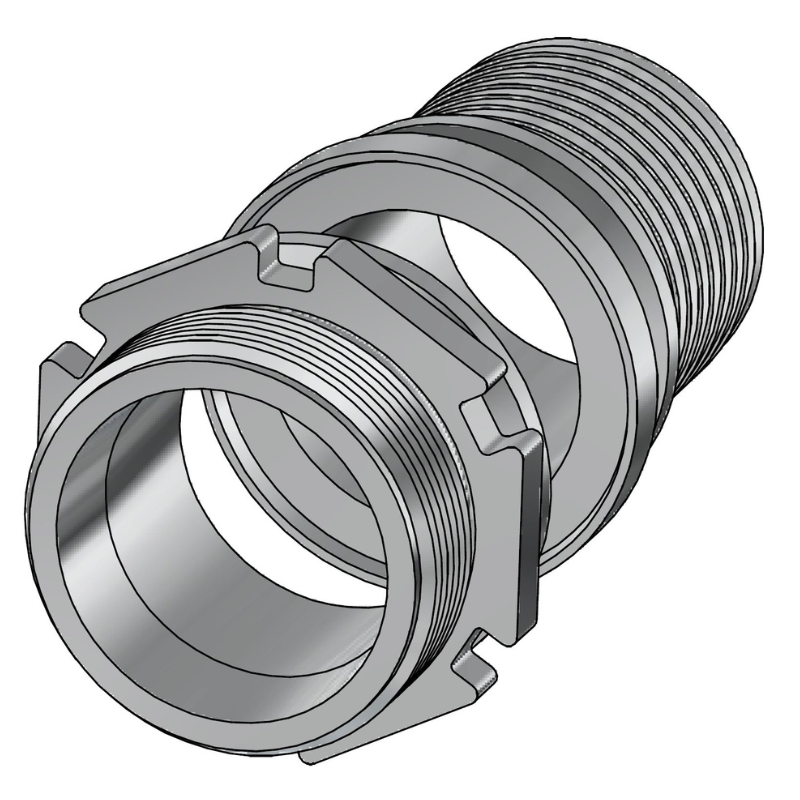

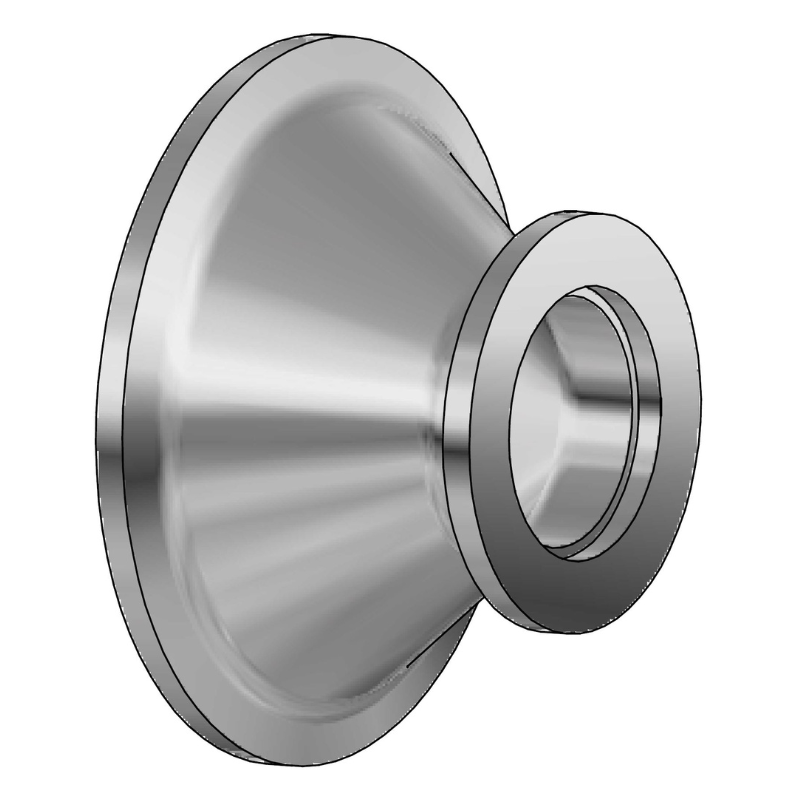

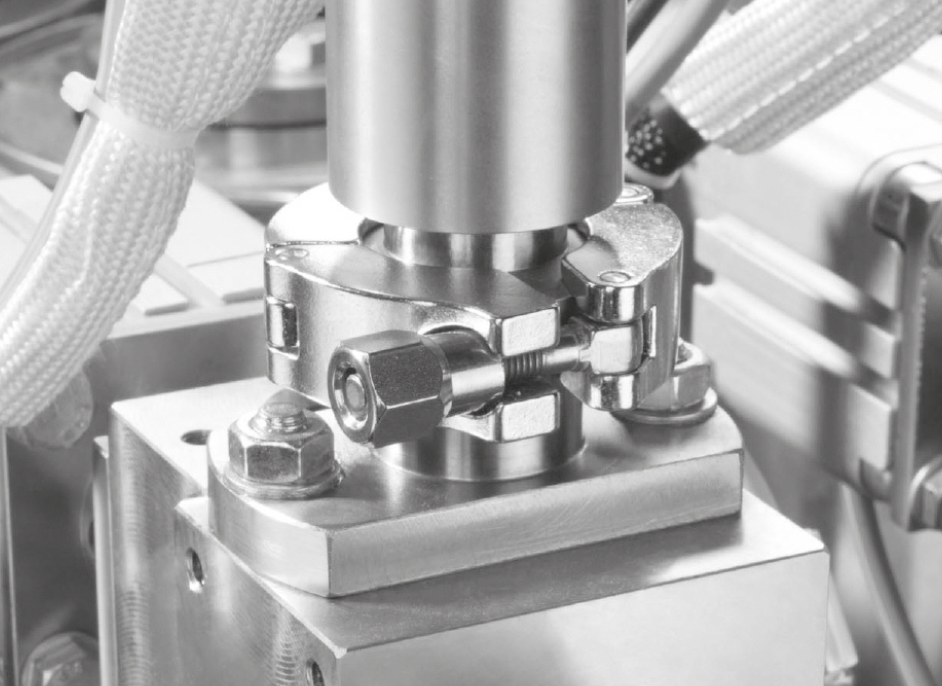

Passend für die Spannketten KF sind auch Sonderflansche nach Kundenangaben lieferbar. Dabei muß der Konusflanschbereich immer passsend für die Spannketten gestaltet werden. Angaben dazu siehe „Kundenseitige Flansche“ (Link). Der übrige Bereich kann frei gestaltet werden. Die zu verbindenden Bauteile können als Anschweiß-Flansche zum Verbinden von Rohren ausgeführt werden oder die Konusflansch-bereiche für die Spannketten werden direkt an den zu verbindenden Teilen an gearbeitet. Hier einige Beispiele:
Zentrierungen und Dichtungen
Die Flansche müssen zueinander zentriert sein und nach dem Ver-spannen stabil aufliegen. Alle Dichtungen die für den Einbau im Kraftnebenschluß geeignet sind, können eingesetzt werden. Wird die Dichtung kundenseitig vorgegeben, kann für die erforderliche Dichtkraft das Anzugsmoment genannt werden
Kegelige Zentrierung
Zylindrische Zentrierung
Schiebezentrierring
Schiebezentrierring mit Anschlag
Zentrierung durch Elastomer-O-Ring
Stiftzentrierung
Zylindrische Zentrierung Flansche innen aufliegend
Zylindrische Zentrierung Flansch außen aufliegend
Flanschenden
gerade für I-Naht
schräg für V-Naht
Rohrzentrierung
Außengewinde
Innengewinde
Innengewinde
Schweißflansche
Das Anschweißen der Flansche darf nicht zum Verzug der Konusflansche und Dichtflächen führen. Die Anschweißenden der Flansche werden in der Regekl nach DIN 2259 odr nach Kundenwunsch ausgeführt. Der muß entsprechend seiner
Schweißmethode eine ausreichend große Flanschlänge vorgeben bzw. den Längenvorschlag in unseren Zeichnungen entsprechend seines Schweißverfahrens prüfen,
Sonderflansche
