Standard-Verbindungen Baureihe KF

Kundenseitige Flansche

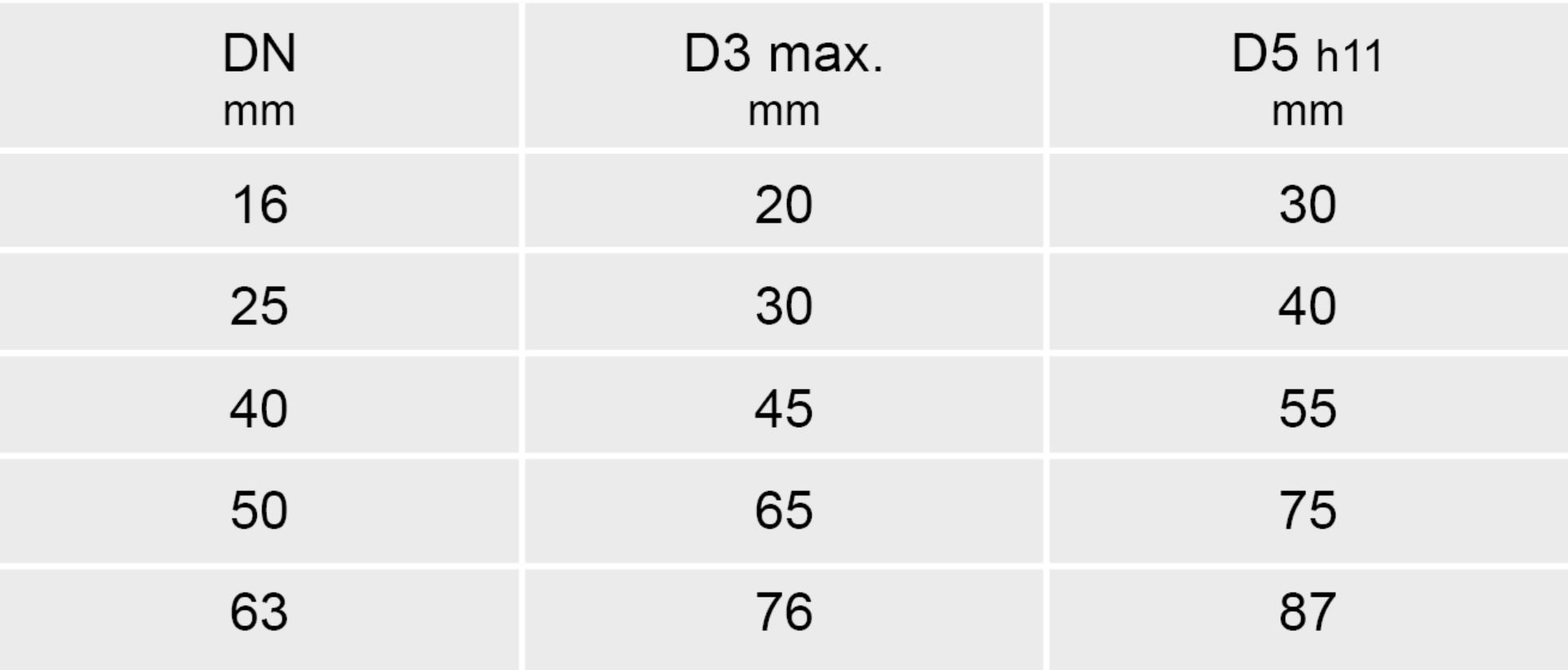

(1) bezogen auf øD5-Nennmaß, z.B. ø30,000 (ohne R 0,3)
(2) wenn ø D3 maximal zulässig gefertigt wird

Werden die Flansche für KF-Spannketten kundenseitig gefertigt, müssen folgende Maße und Angaben eingehalten werden. Die Flansche müssen zueinander zentriert sein und nach dem Vorspannen der Dichtung stabil aufliegen. Bei der Gestaltung der zu verbindenden Bauteile müssen die Hinweise unter „Konstruktion, Montage, Betrieb“ (Link) befolgt werden.

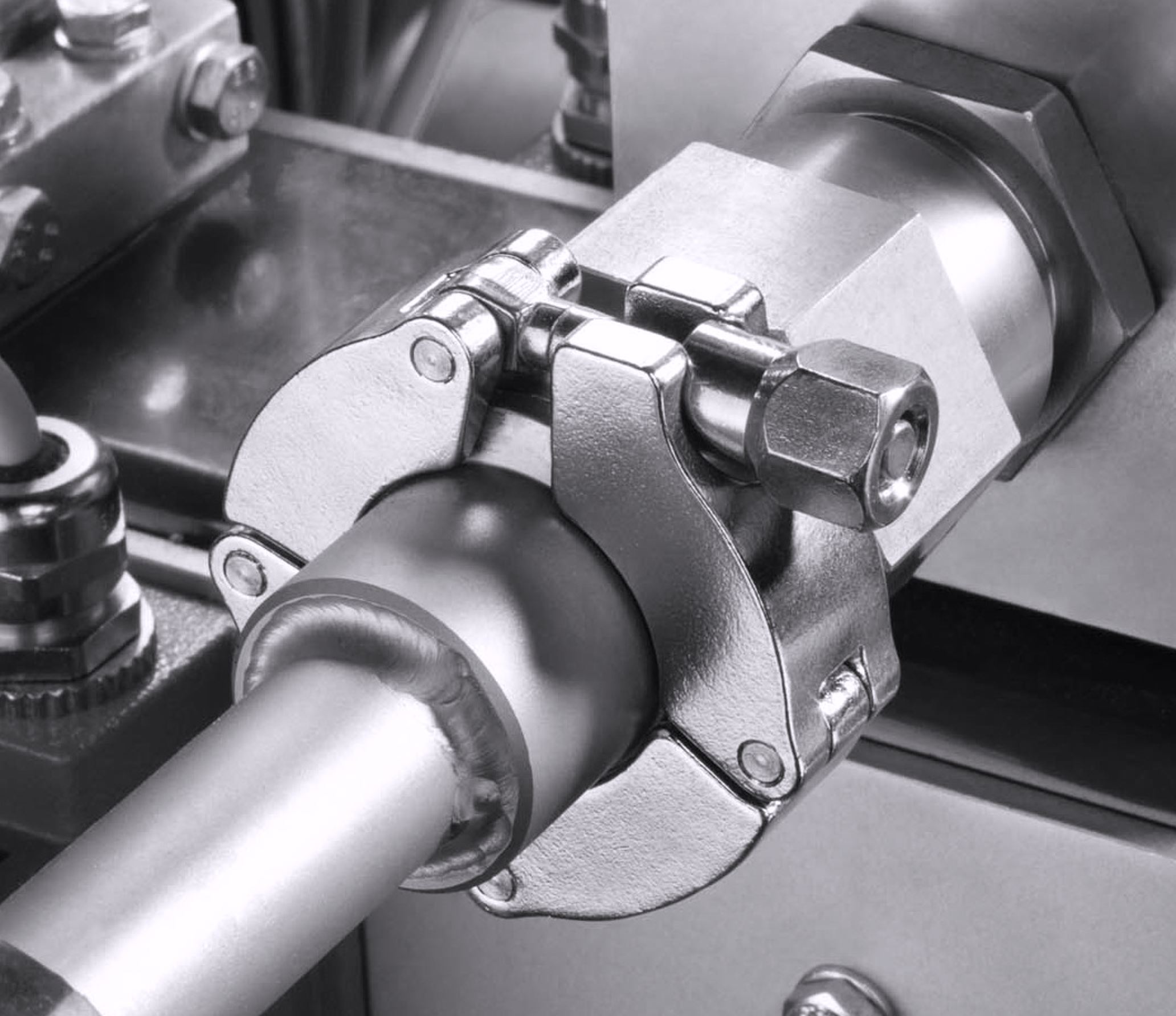

Standard-Spannkette KF DN 25 mit kundenseitigen Flanschen
