Sonder-Verbindungen
Allgemeines
Einsatzgebiete
. . . schnell geschlossen und geöffnet werden müssen,
. . . mit geringem Gewicht und kompakter Bauweise vorteilhaft sind,
zum Beispiel zum . . .
. . . Verbinden von Rohren u. a. Leitungsbauteilen
. . . Befestigen von Bauteilen
in folgenden Industriebereichen:
- Chemie
- Anlagenbau
- Kraftwerke
- Behälterbau
- Stahl- und Walzwerke
- Kunststoffverarbeitung
- Luft- und Raumfahrt
- Wehrtechnik
- Hafenumschlagtechnik
- Schiffbau und Offshore
- Rohrleitungen
- Schlauchleitungen
- Maschinenbau
- Prüfstände
- Hydraulik
- Vakuumtechnik
- Filtertechnik
- Lebensmittel
Vorteile
schnell
- Schnellverbindungen sind in wenigen Sekunden geschlossen bzw. geöffnet
kompakt
- kompakte Bauform – günstig für enge Einbauräume – Schnellverbindungen benötigen weniger Platz als Flanschverbindungen mit mehreren Schrauben
leicht
- Schnellverbindungen sind leichter als Flanschverbindungen mit mehreren Schrauben
einfach
- beim Anschweißen und Verbinden der Flansche müssen keine Schraubenlöcher ausgerichtet werden
- keine losen Teile wie Schrauben, Muttern, Federringe und Unterlegscheiben
- werkzeuglose Montage und Demontage ist z.T. möglich wenn die Muttern einen Griffaufsatz haben
universell
- für fast alle Einsatzfälle (Durchmesser, Belastung, Anschlußart) sind geeignete Ketten oder Schnellverbindungen lieferbar
- für vorhandene Konusflansche können passende Ketten gefertigt werden
- alle Dichtungen die für den Einbau im Kraftnebenschluß geeignet sind, können eingesetzt werden
sicher
- solide Konstruktion und Ausführung
- durch stabile Auflage der Flansche können die Dichtungen nicht durch einseitiges oder zu festes Anziehen der Schraube(n) beschädigt werden
- durch die Form der Zentrierung und durch die außenliegende Kette kann eine eventuelle Dichtleckage nicht direkt nach außen spritzen
elegant
- gefälliges, wertiges Design
wertbeständig
- keine störanfälligen Bauteile – einzelne Ersatzteile sind lieferbar – Reparaturservice auch durch uns möglich
pflegeleicht
- nur selten nachschmieren – glatte Oberflächen – leicht zu reinigen
Einsatzgrenzen
Spannketten und Schnellverbindungen sind lieferbar . . .
- für jeden Durchmesser bis einige Meter
- für Drücke bis einige tausend bar
- für Kräfte bis einige tausend kN
- für Temperaturen bis 800°C
- für alle Dichtungsarten im Kraftnebenschluß
- aus Aluminium oder Edelstahl
- vom Einzelstück bis zur Serie
Die Flanschgestaltung erfolgt in Absprache mit dem Kunden. Informationen und Beispiele hierzu stehen unter . . . . .
Informationen zur Materialwahl stehen unter . . . . .
Beschreibung

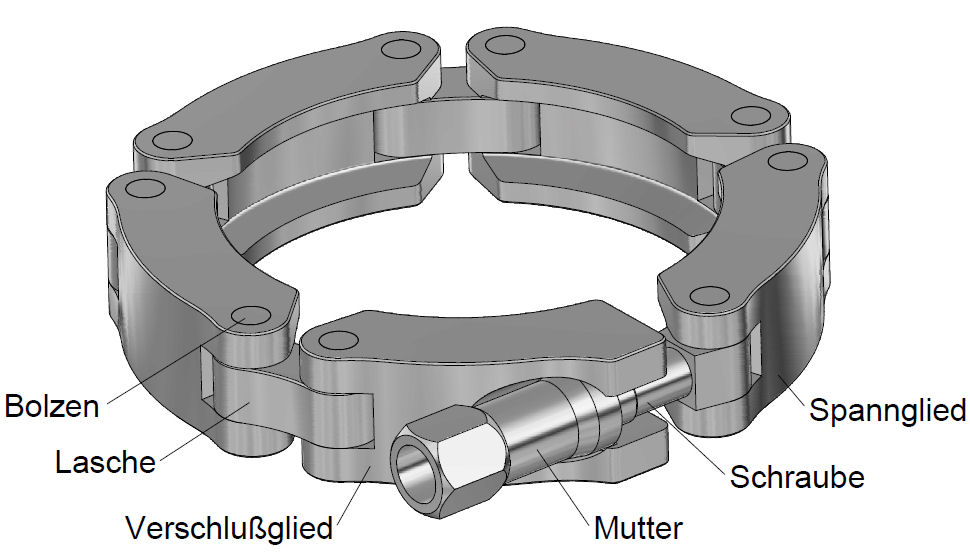

n der Regel bestehen Schnellverbindungen aus zwei Flanschen und einer Spannkette. Wenn Medien zu dichten sind, kommt noch eine Dichtung dazu. Die Flansche müssen im Konusbereich rotationssymetrisch sein. Sie werden an die zu verbindenden Teile angeschweißt, angeschraubt oder direkt angearbeitet.
Für die Flansche und Ketten stehen verschiedene Aluminium- und Stahlwerkstoffe zur Auswahl. Alle Dichtungen die für den Einbau im Kraftnebenschluß geeignet sind, können eingesetzt werden.
Funktion
Bei der Montage richtet die Zentrierung die Flansche zueinander aus. Nach dem Auflegen der Kette auf die Konusflansche wird die Schraube mit der aufgeschraubten Mutter in das Verschlußglied eingeschwenkt. Schon vor dem Anziehen der Mutter wird diese durch Halteecken am Verschlußglied gehalten. Die Kette kann dann im Verschlußbereich schon nicht mehr auseinanderfallen. Durch das Anziehen der Mutter gleiten die Glieder in Richtung Verschluß und werden dabei gleichzeitig nach innen auf die Flansche gezogen.
Durch die Keilwirkung der konischen Kontaktflächen werden die Flansche in axialer Richtung aufeinander gespannt. Es genügen wenige Umdrehungen der Mutter um die Verbindung zu verspannen. Wenn Medien zu dichten sind, liegen die Dichtungen im Kraftnebenschluß, also in Einbauräumen die ein stabiles Aufliegen der Flansche nach dem Verspannen ermöglichen. So haben die Dichtungen auch am gesamten Umfang eine genau definierte Vorspannung. Für zähflüssige Medien können die Flansche auch direkt metallisch aufeinander dichten.
