Sonder-Verbindungen
Flansche und Dichtungen
Allgemeines

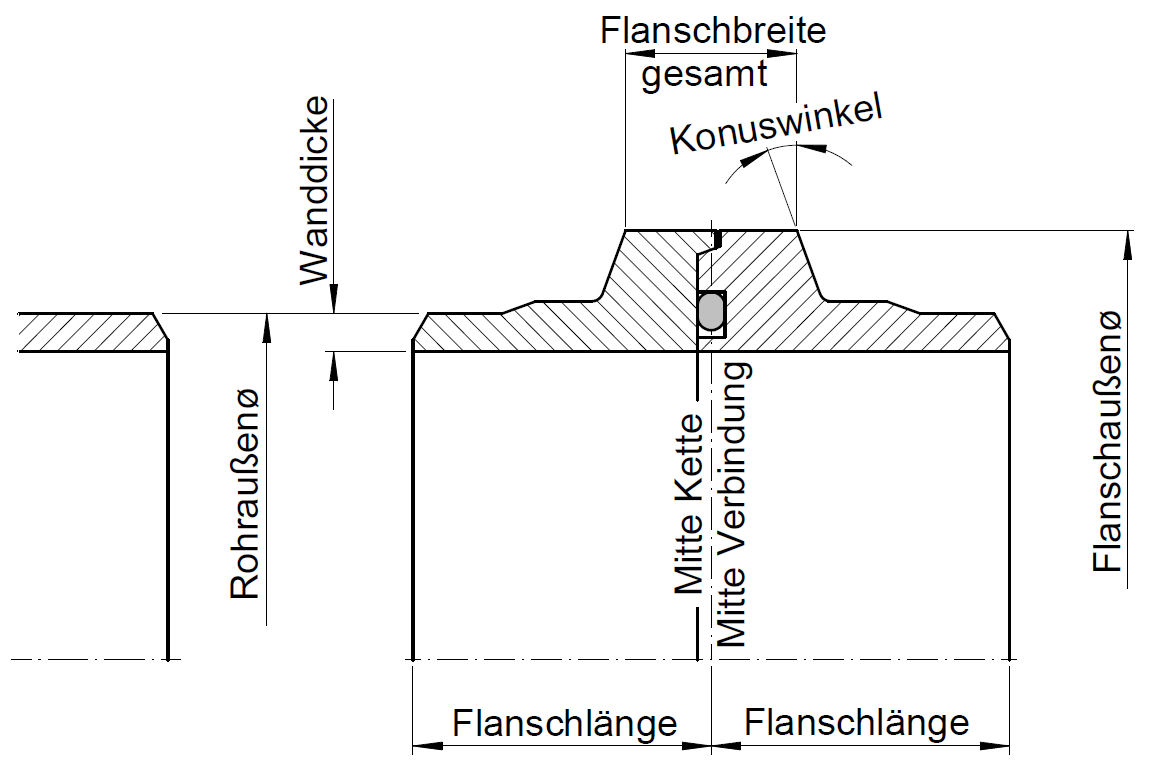

Die Ausführung der Flansche wird durch den Kunden vorgegeben oder in Absprache mit dem Kunden definiert. Nebenstehend ist die gängigste Flanschform dargestellt. (Warnsymbol) Bei der Gestaltung der zu verbindenden Bauteile müssen die Angaben und Sicherhinweise unter „Technische Informationen“ (Link) befolgt werden.
Konusbereich
Zentrierungen und Dichtungen

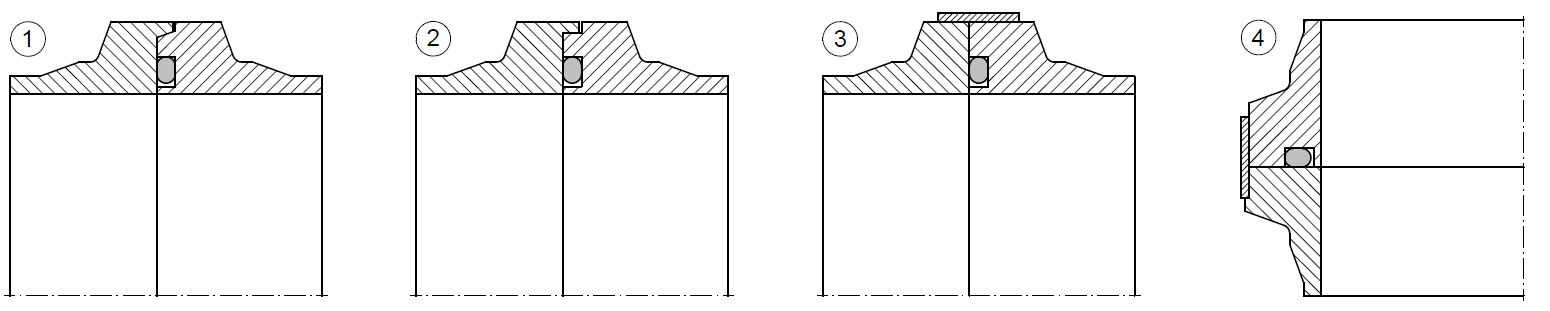

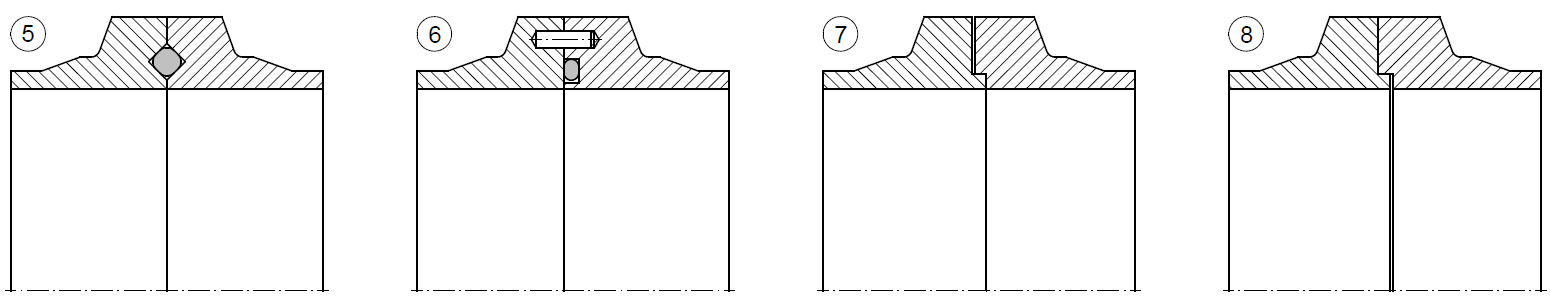

Die Art der Zentrierung und der Dichtung wird in Absprache mit dem Kunden entschieden. Die Flansche müssen zueinander zentriert sein und nach dem Verspannen stabil aufliegen. Hier einige Beispiele:
Anbindung der Flansche

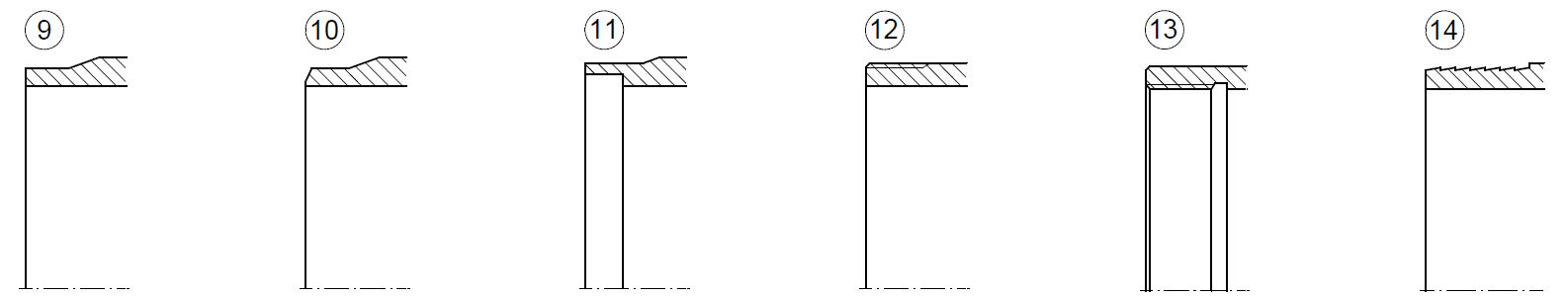

Die Flansche werden an die zu verbindenden Teile angeschweißt, angeschraubt oder direkt angearbeitet. Die Flanschenden für Anschweißflansche werden passend zu dem Rohraußendurchmesser und der Rohrwanddicke gewählt. Die Form der Schweißnahtvor-bereitung wird nach Kundenwunsch ausgeführt. Siehe hierzu
DIN 2559. Die Länge der Flansche wird nach Kundenangaben gefertigt. Dabei ist auf eine ausreichende Länge zu achten, damit die Schweiß-hitze nicht zum Verzug der Flansche führen kann. Andere Flanschenden sind lieferbar. Hier einige Beispiele:
Werkstoffe
Alle Flansche können aus Werkstoffen nach Kundenangaben ge-
fertigt werden. Für Einsatzbereiche die der Druckbehälterverordnung unterliegen, können alle zulässigen Werkstoffe mit Abnahmeprüf-zeugnis 3.1 oder 3.2 gemäß DIN EN 10204 verwendet werden.
Kundenseitige Flansche

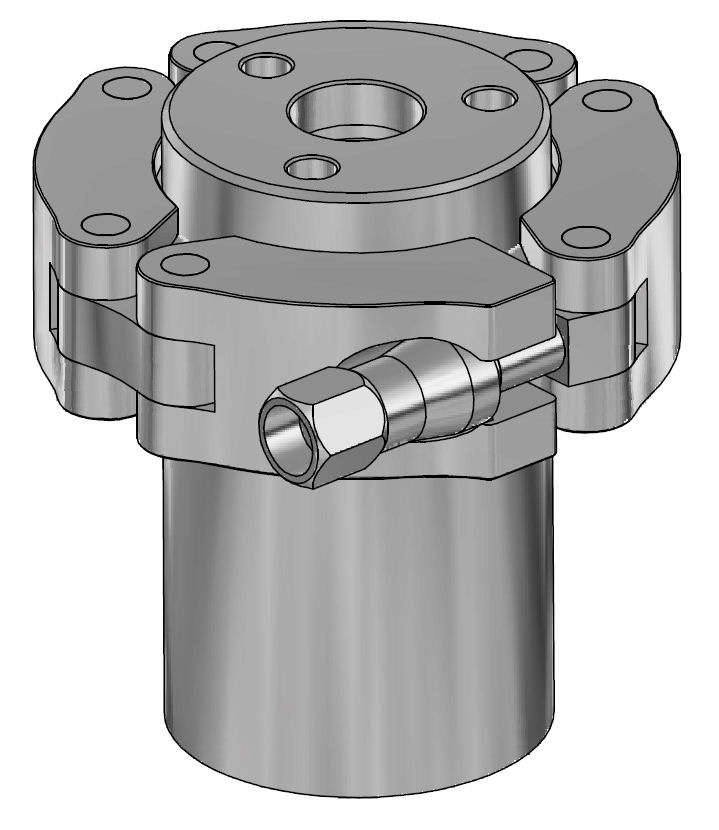

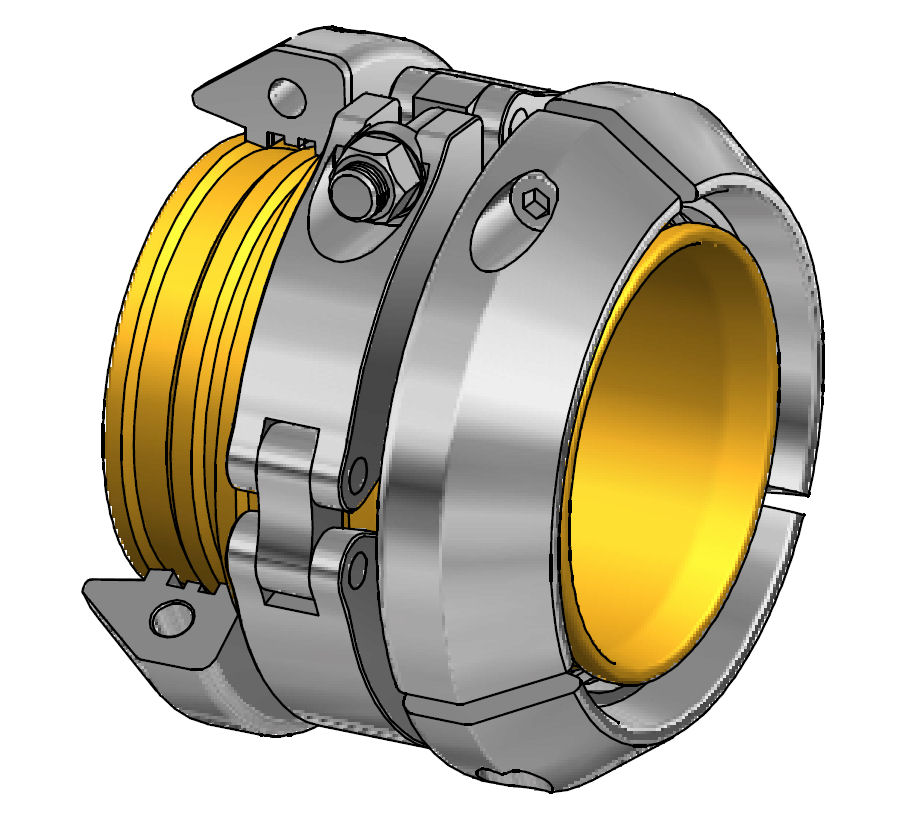

Beispiele

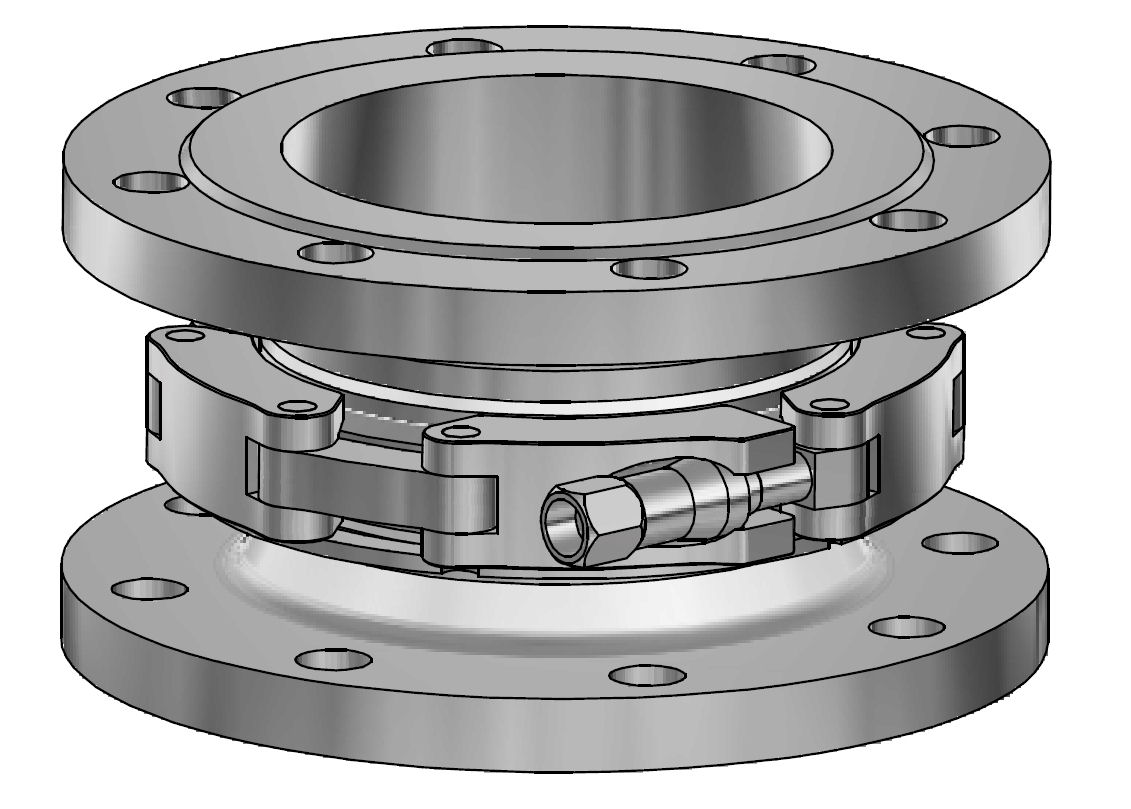

Schnellverbindung mit 2 Vorschweißflanschen
