Sonder-Verbindungen

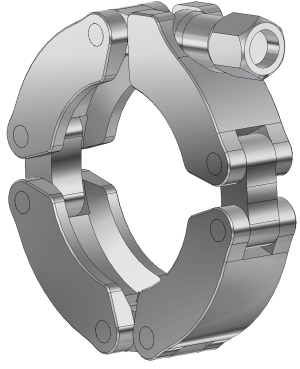

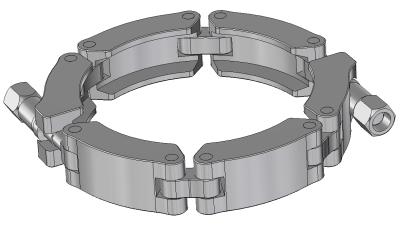

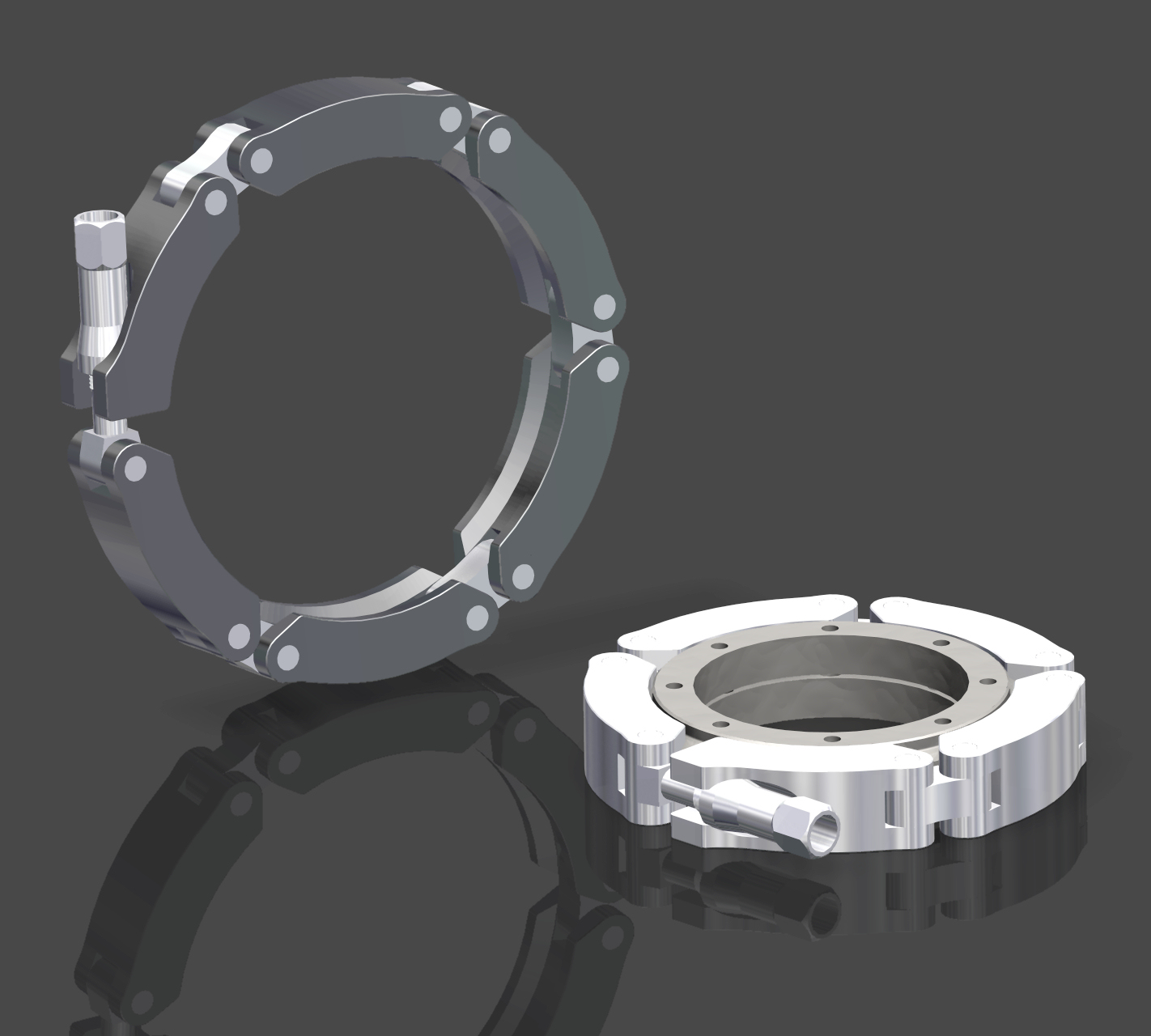

Zwei Grundformen sind möglich, SL und SS. Bauform SL steht für Spannglied an Lasche, d.h. die Glieder werden durch eine Lasche verbunden. Dadurch kann sich jedes Glied separat auf den Konusflanschen ausrichten. Ketten dieser Bauweise sind auch in der Handhabung flexibler als Ketten der Bauform SS. Sie sind die Standardform für fast alle spanend gefertigten Ketten. Bauform SS steht für Spannglied an Spannglied, d.h. die Glieder werden direkt miteinander verbunden. Durch die fehlenden Laschen haben diese Ketten einen längeren Wangentraganteil am Umfang. Das kann für kleine Durchmesser und hohe Belastungen vorteilhaft sein.

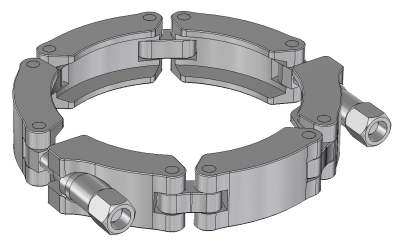

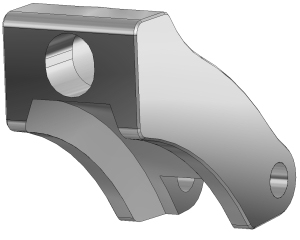

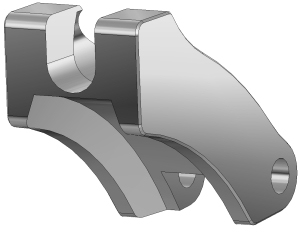

An Spannketten mit zwei Verschlüssen sind standardmäßig an beiden Verschlußgliedern die Ausnehmungen für die Schrauben nach außen offen. Falls dies nicht gewünscht wird kann auch ein Verschlußglied mit einer Bohrung anstelle des Schlitzes ausgeführt werden. Die Kette kann dadurch während der Montage nicht mehr ungewollt auseinanderfallen.

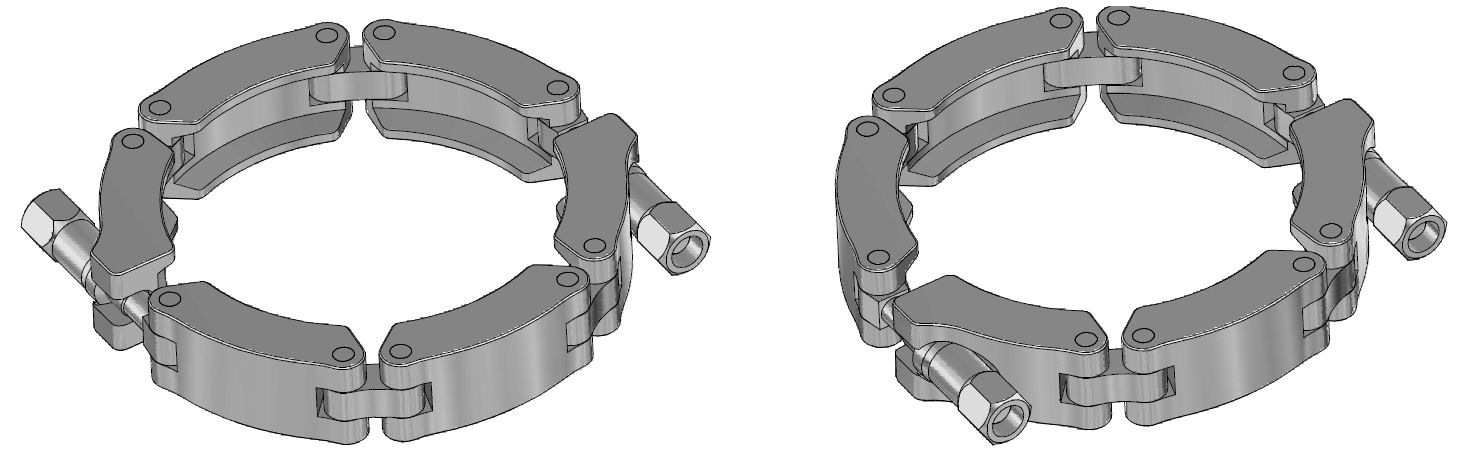

An Ketten mit zwei Verschlüssen zeigen die Muttern standardmäßig in entgegengesetzte Richtungen. Dadurch wird die Belastung gleichmäßiger auf die Kettenglieder verteilt.

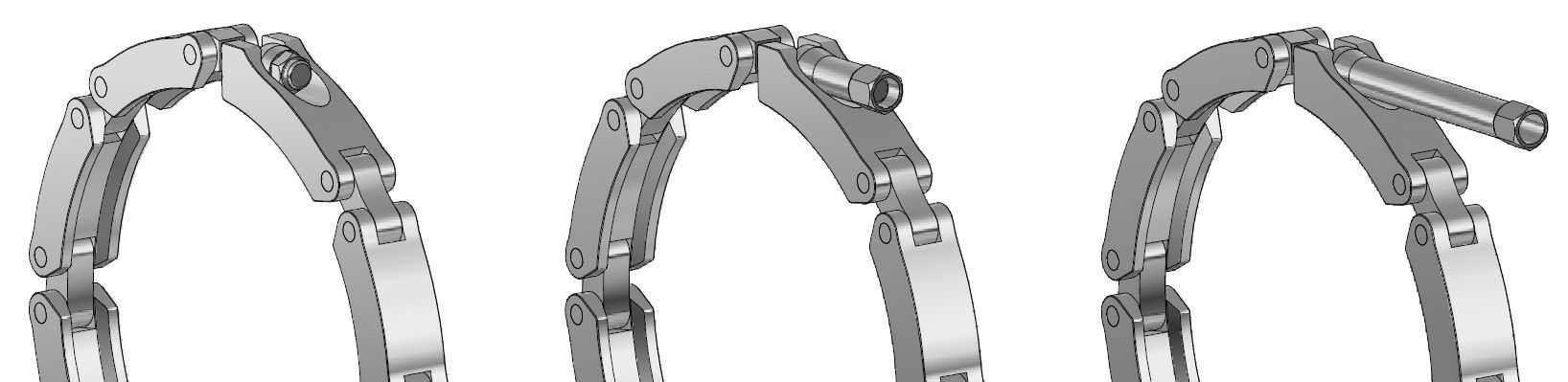

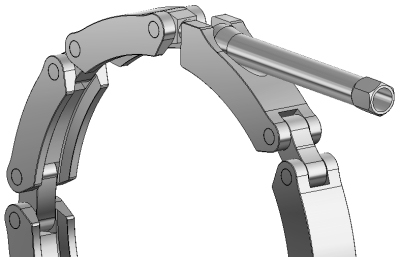

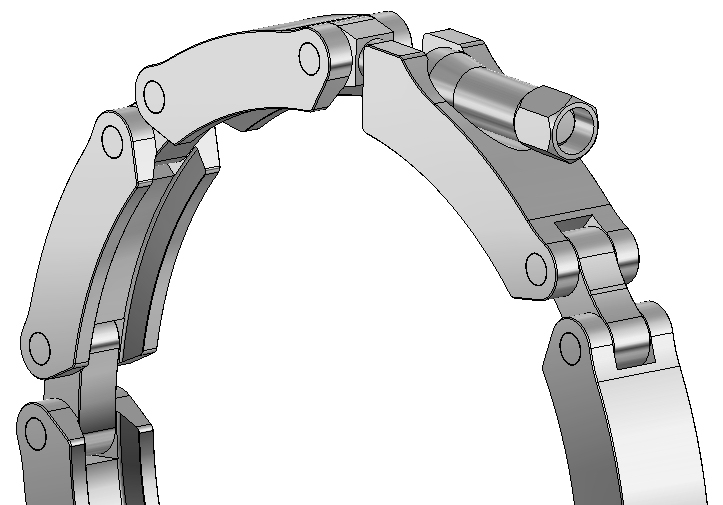

Standardmäßig wird die Mutterlänge so gewählt, daß der Sechskantbereich möglichst nahe am Verschlußglied liegt. Wenn es für die Bedienung günstiger ist, kann die Mutter auch länger gestaltet werden.

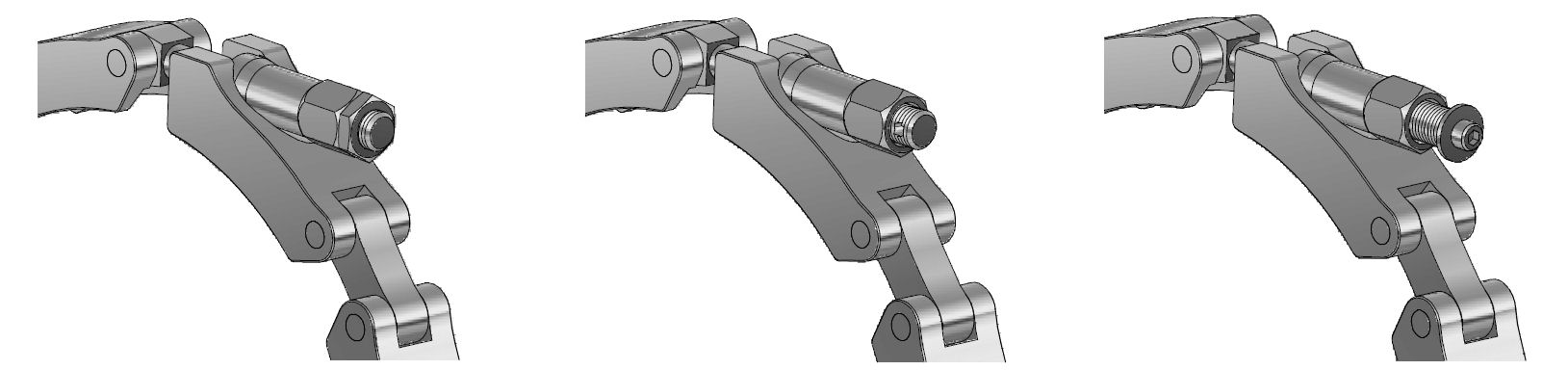

Standardmäßig stehen die Schrauben an fertig montierten Ketten nicht aus der Mutter hervor. Sie können aber länger ausgeführt werden. Auf das herausragende Gewindeende kann eine Kontermutter montiert werden. Das Gewindeende kann auch eine Querbohrung erhalten. Kundenseitig kann damit eine mechanische oder elektronische

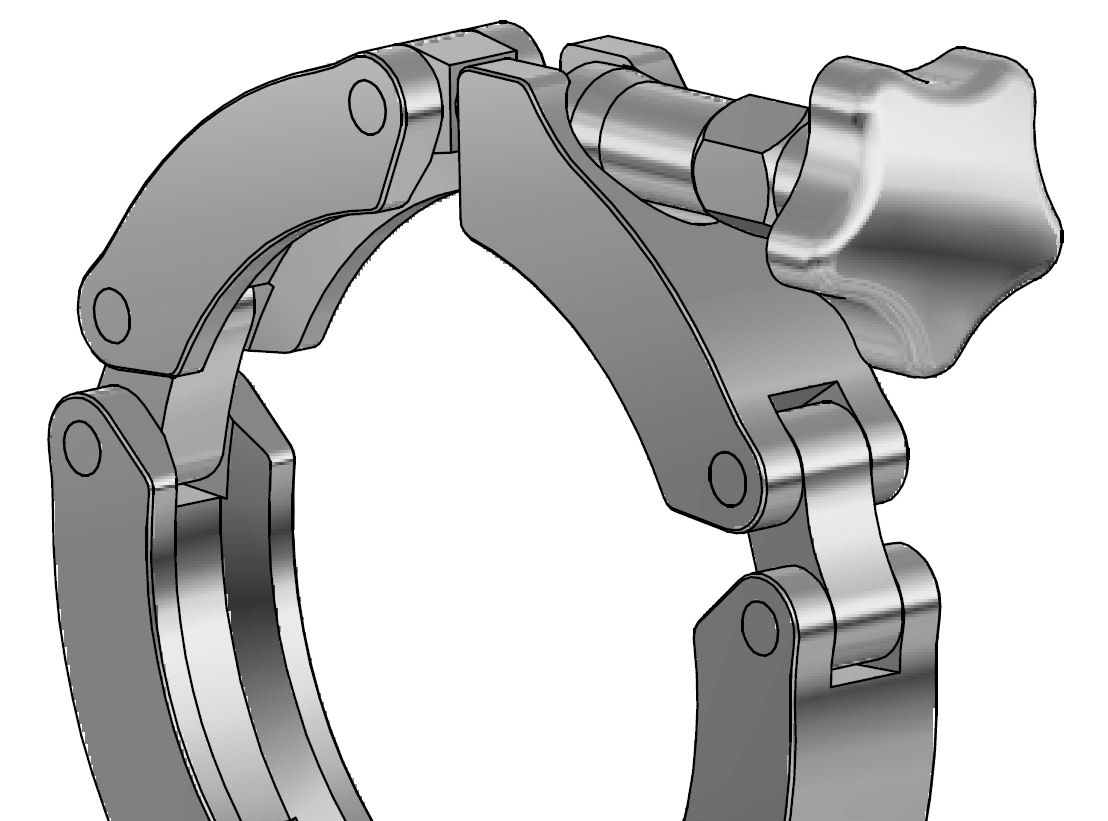

Standardmäßig haben die Spannketten Muttern mit einem Sechskant. Auf den Muttern kann aber auch ein Griffaufsatz aus Aluminium befestigt werden. Über den Griffaufsatz läßt sich ein Anzugsmoment von 2 bis 6 Nm, je nach Griffgröße, aufbringen. Auch für Anwendungen die höhere Anzugsmomente benötigen, kann ein Griffaufsatz bei der Montage vorteilhaft sein. Die Verbindung wird zunächst mit Handkraft über den Griff verspannt. Dann wird das endgültige Anzugsmoment mit einem Maulschlüssel über den Sechskant aufgebracht. Andere Bedienelemente, z.B. eine Querstange, sind nach Kundenwunsch möglich.

Für eine bessere Handhabung der Ketten, z.B. im heißen Zustand, können Griffstangen angebracht werden.

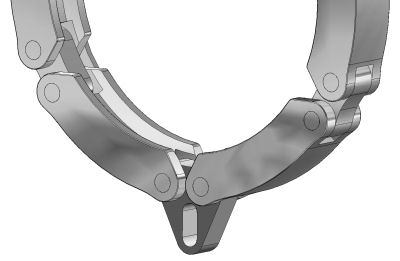

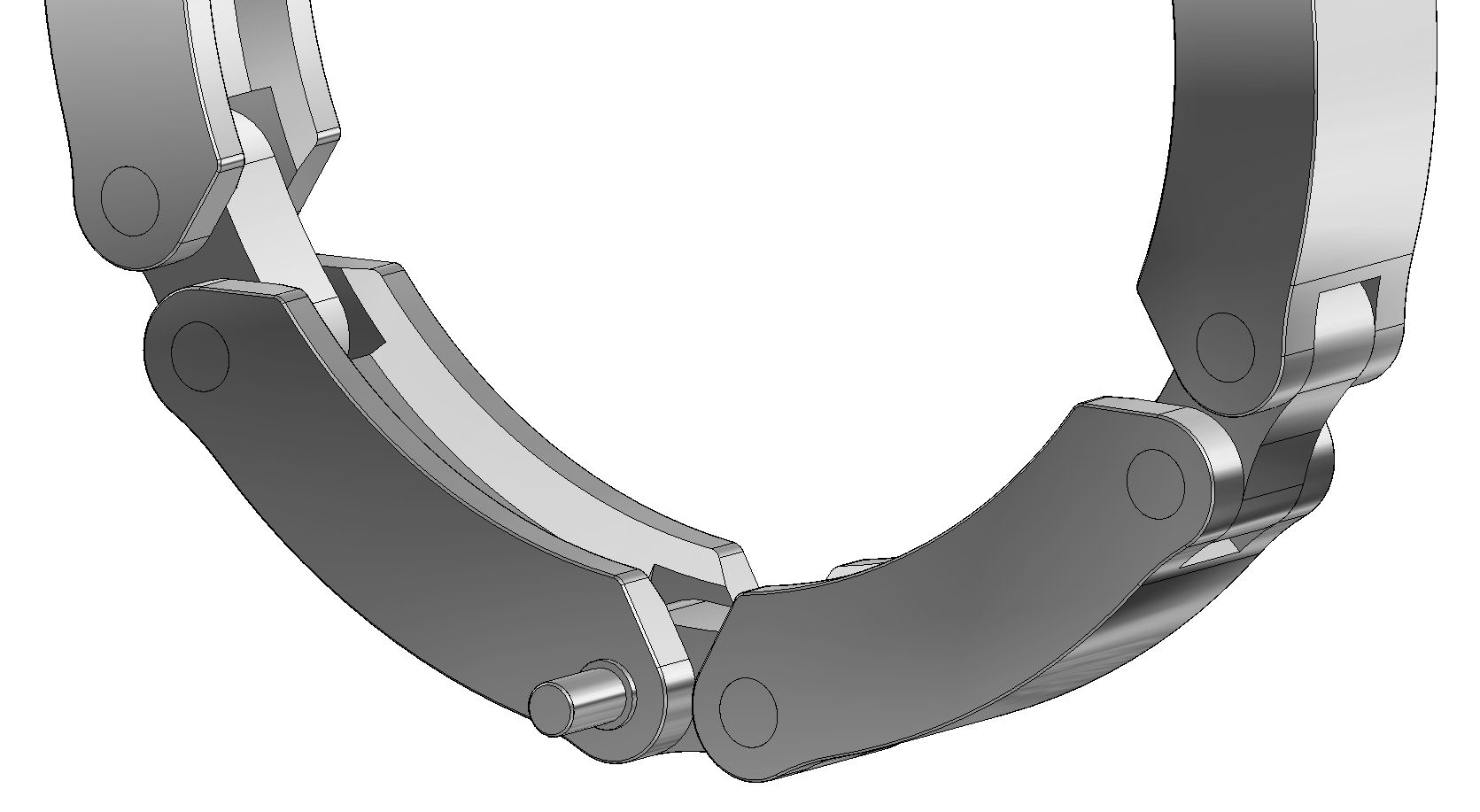

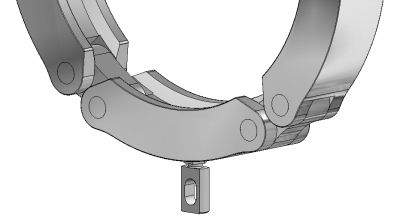

In manchen Einbausituationen kann es vorteilhaft sein, wenn die Ketten nach dem Öffnen gehalten werden. Dazu können die Ketten ausgestattet werden mit einer Lasche mit Langloch,

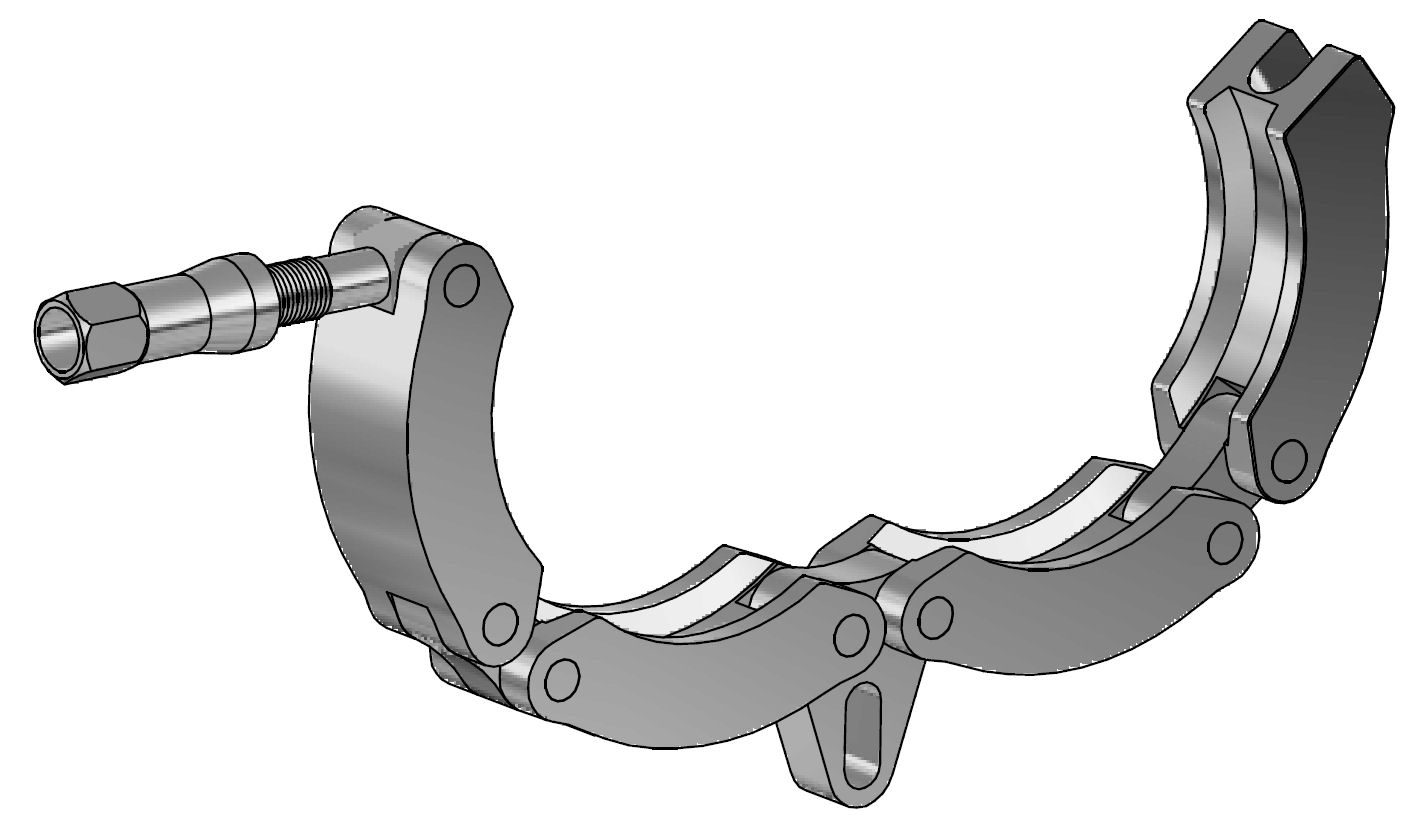

Sollen die Kettenenden im geöffneten Zustand seitlich nicht herunterhängen kann der Öffnungswinkel begrenzt werden.
