Standard-Verbindungen Baureihe KF

Spannketten aus Aluminium

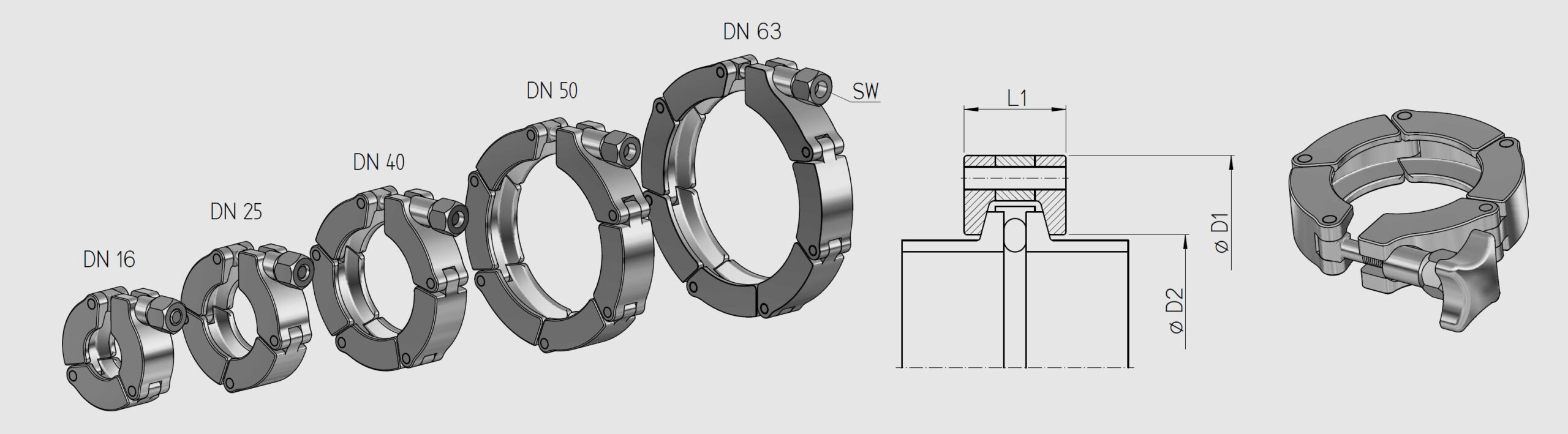

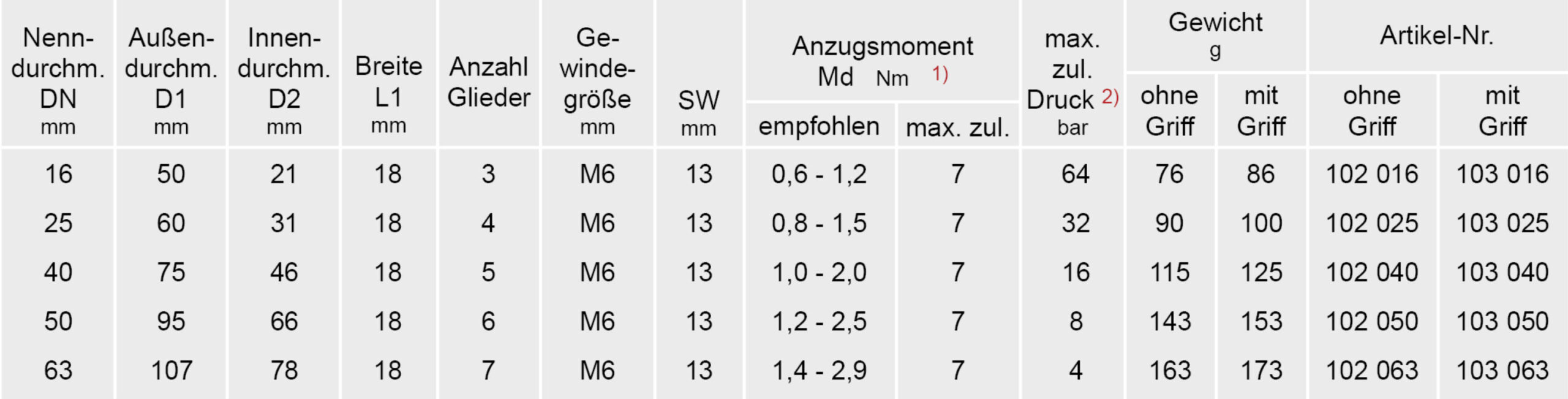

Profil M6 – Glieder gefräst

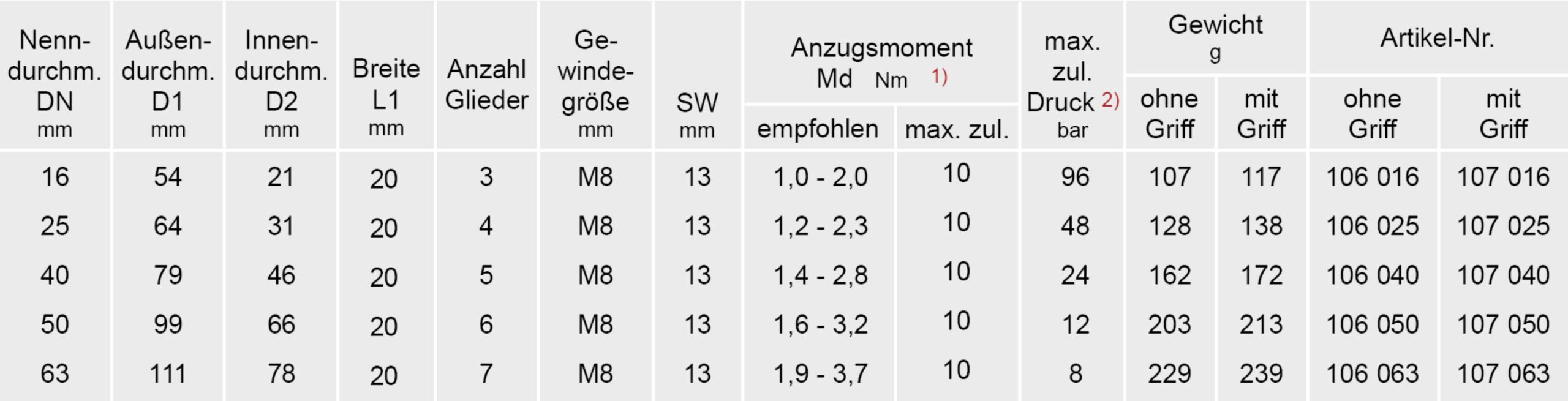

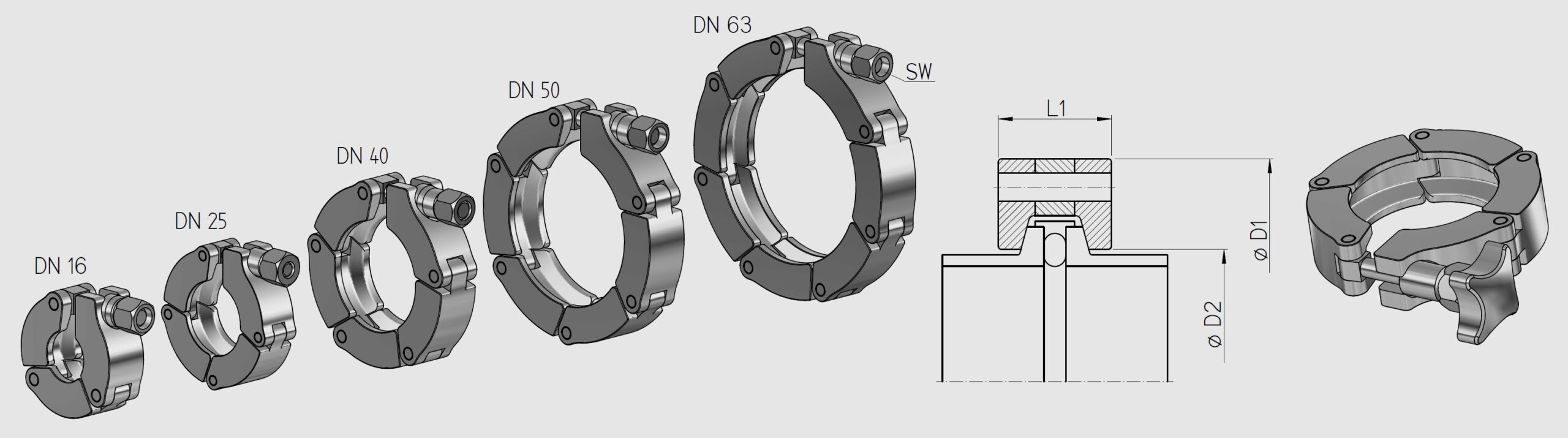

Profil M8 – Glieder gefräst

Ketten der Größe DN 16 passen zu Flanschen DN 10 und DN 16.
Ketten der Größe DN 25 passen zu Flanschen DN 20 und DN 25.
Ketten der Größe DN 40 passen zu Flanschen DN 32 und DN 40.

Darstellungen hierzu siehe (Link).

Der Griff besteht aus Aluminium. Mit Fingerkraft am Griff kann ein Anzugsmoment von ca. 1,6 Nm aufgebracht werden. Der Sechskant kann mit einem Maulschlüssel SW 13 bedient werden.

Zulässige Temperatur der Ketten: -200 bis +150 °C.

Verwendungshinweis

Bei der Verwendung der o.g. Spannketten müssen die Hinweise zu „Konstruktion, Montage, Betrieb“ (Link) befolgt werden.

Anzugsmoment

1) Mit den empfohlenen Mindest-Anzugmomenten wird die stabile metallische Auflage der Flansche auf dem Zentrierring und damit die volle Vorspannung der O-Ringe am gesamten Umfang sicher erreicht. Ketten mit diesen kleinen Gewindegrößen können bereits durch das zu feste Anziehen der Mutter erheblich belastet werden. Der Anwender muß also in jedem Fall das maximal zulässige Anzugsmoment einhalten.
Die Gewinde nach DIN 13 sind für statische Belastungen selbsthemmend.
Reichen die zulässigen Anzugsmomente für das Verspannen von Sonderdichtungen nicht aus, können KF-Ketten in verstärkter Ausführung geliefert werden.

Zulässige Belastungen

2) Spannketten KF sind konzipiert für das Verspannen von Leitungs-bauteilen wie Flansche und Dichtungen in Vakuumanlagen, also für drucklosen Betrieb oder geringen Überdruck ohne weitere Belastungen. Für den Einsatz in anderen Bereichen ist zu prüfen, besonders für die Ketten mit M6-Gewindeteilen, ob die leichte Bauweise grundsätzlich geeignet ist.
Die o.g. Angaben für den maximal zulässigen Druck gelten für folgende Bedingungen: montiert mit dem Mindest-Anzugsmoment, keine besonderen Temperaturen, keine weiteren Belastungen. Sie dienen nur zur groben Information.

Die tatsächlich maximal zulässigen Drücke und Kräfte nennen wir Ihnen auf Anfrage. Sie sind abhängig von der Einsatzsituation, vom Anzugs-moment, der Temperatur, den sonstigen Belastungen und den gewünschten Sicherheitsreserven.
Sind die KF-Ketten nicht stabil genug, können verstärkte Ausführungen angeboten werden.
„Anfrageformulare“ siehe (Link).
Zu beachten ist, daß die Standard-Flansche und -Blindflansche nicht so hoch belastet werden können wie die Spannketten mit Profil M8.
