Standard-Verbindungen Baureihe KF

Standardflansche

Kompatibilität

Maßlich basieren die unten dargestellten Standard-Flansche und Blindflansche auf den Normen DIN 28403, ISO 2861/1 und Pneurop 6606. Sie sind weitgehend kompatibel zu anderen handelsüblichen
KF-Leitungsbauteilen.
Flansche mit anderen Längen, anderen Rohranschlußdurchmessern oder aus anderen Werkstoffen sowie Sonderbauformen, sind lieferbar.

Sicherheitshinweise

Bei der Gestaltung der zu verbindenden Bauteile müssen die Hinweise unter „Konstruktion, Montage, Betrieb“ (Link) befolgt werden.
Zu beachten ist, daß die Standard-Flansche und -Blindflansche nicht so hoch belastet werden können wie die Spannketten mit Profil M8.

Das liegt daran, daß die Konusbereiche maßlich den vorgenannten Normen entsprechen und die Normflansche nur für drucklosen Betrieb oder geringen Überdruck ausgelegt sind. Sonderflansche sind je nach Gestaltung höher belastbar.

Zulässige Temperaturen

-200°C bis +400 °C.

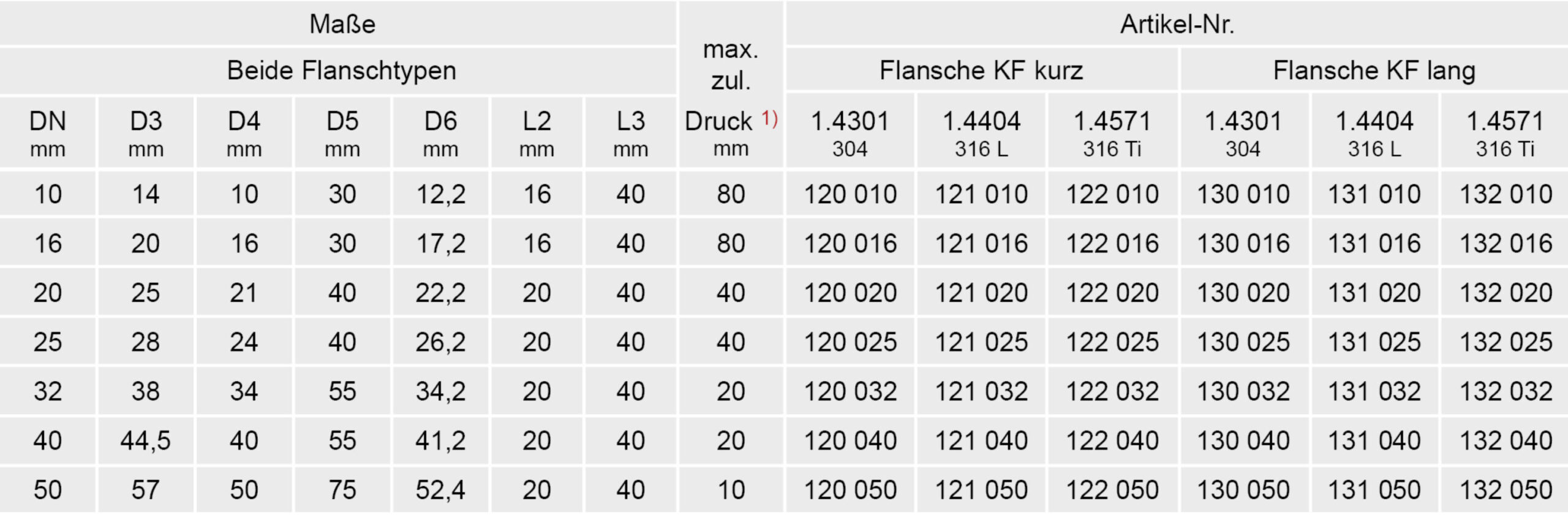

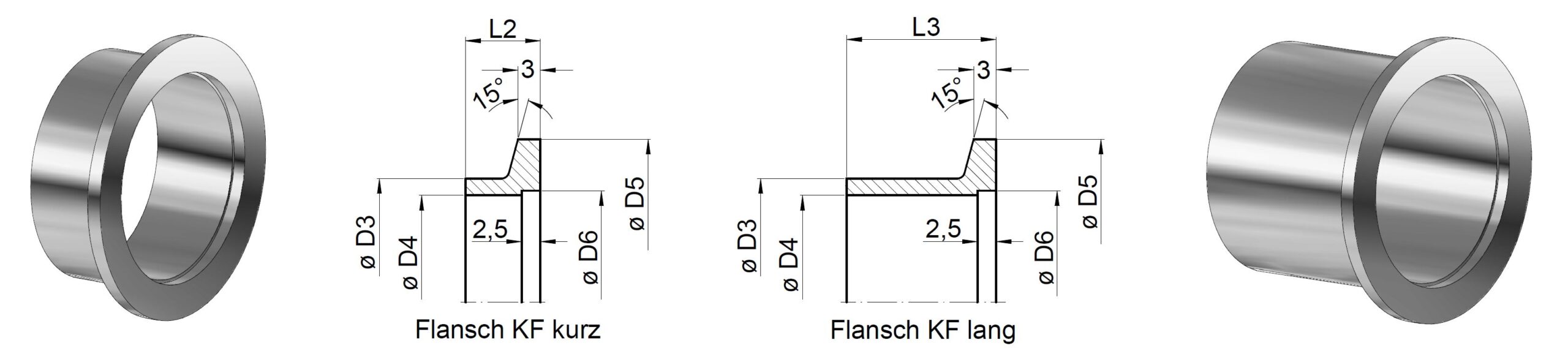

Flansche

1) siehe unten Sicherheitshinweise zu Blindflanschen

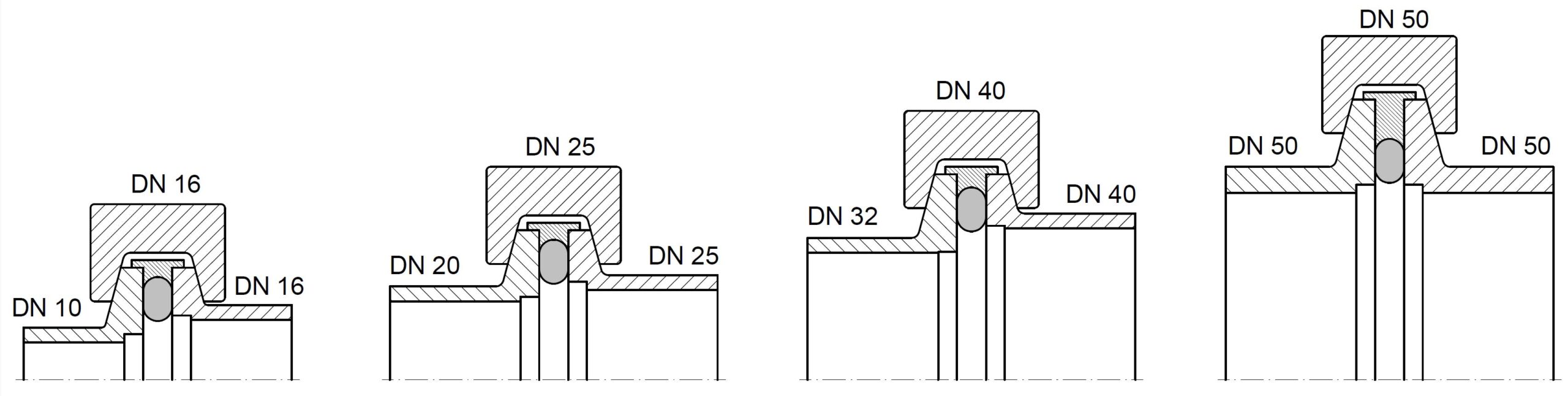

Kombinationsmöglichkeiten

Von den ersten 6 Größen sind jeweils zwei Flansche im Außenbereich maßgleich (Flanschaußenø D5 u. Flanschkopfbreite 3 mm). So können

zwei unterschiedliche Rohrdurchmesser / Flanschgrößen mit dem gleichen Außenzentrierring und der gleichen Kette verbunden werden.

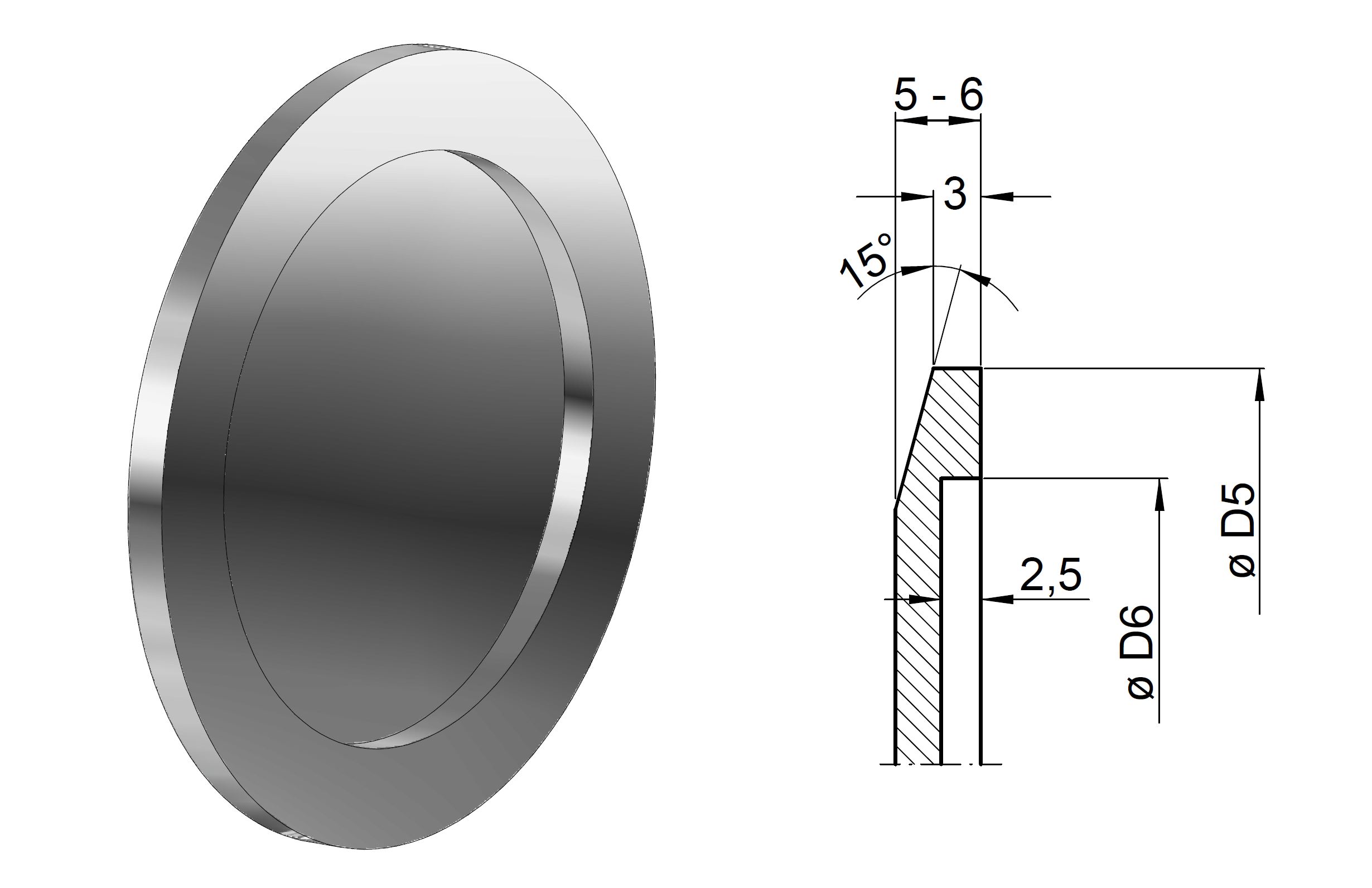

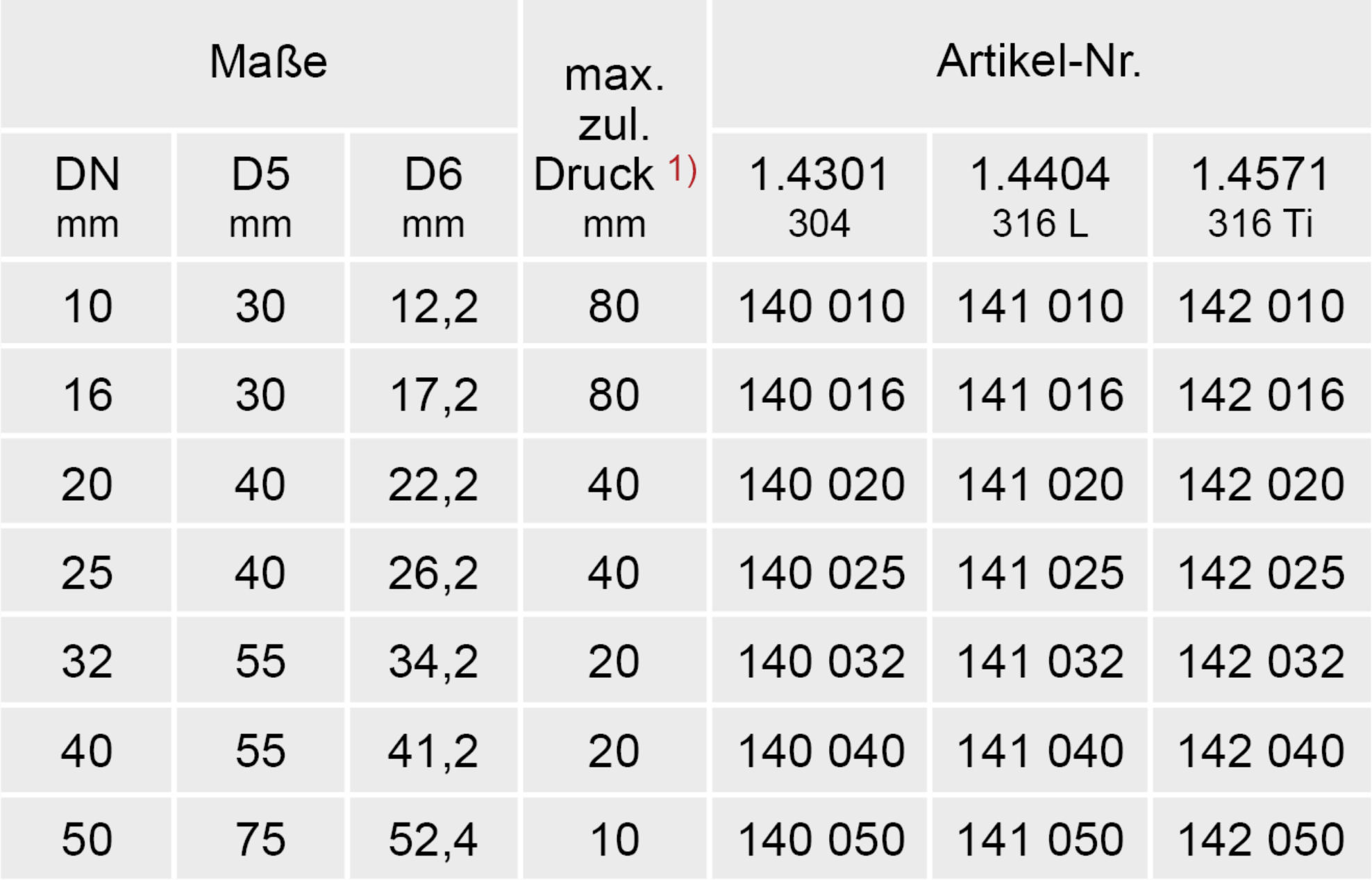

Blindflansche

Sicherheitshinweise

1)  Die o.g. Angaben für den maximal zulässigen Druck gelten für folgende Bedingungen: keine besonderen Temperaturen und keine weiteren

Belastungen. Festigkeitsangaben für andere Belastungssituationen können auf Anfrage genannt werden

Kombinationsmöglichkeiten
