Standard-Verbindungen Baureihe KF
Zentrierringe und Dichtungen
Allgemeines
Maßlich basieren die unten dargestellten Zentrierringe und Dichtungen auf den Normen DIN 28403, ISO 2861/1 und Pneurop
6606. Sie sind weitgehend kompatibel zu anderen handelsüblichen KF-Leitungsbauteilen.

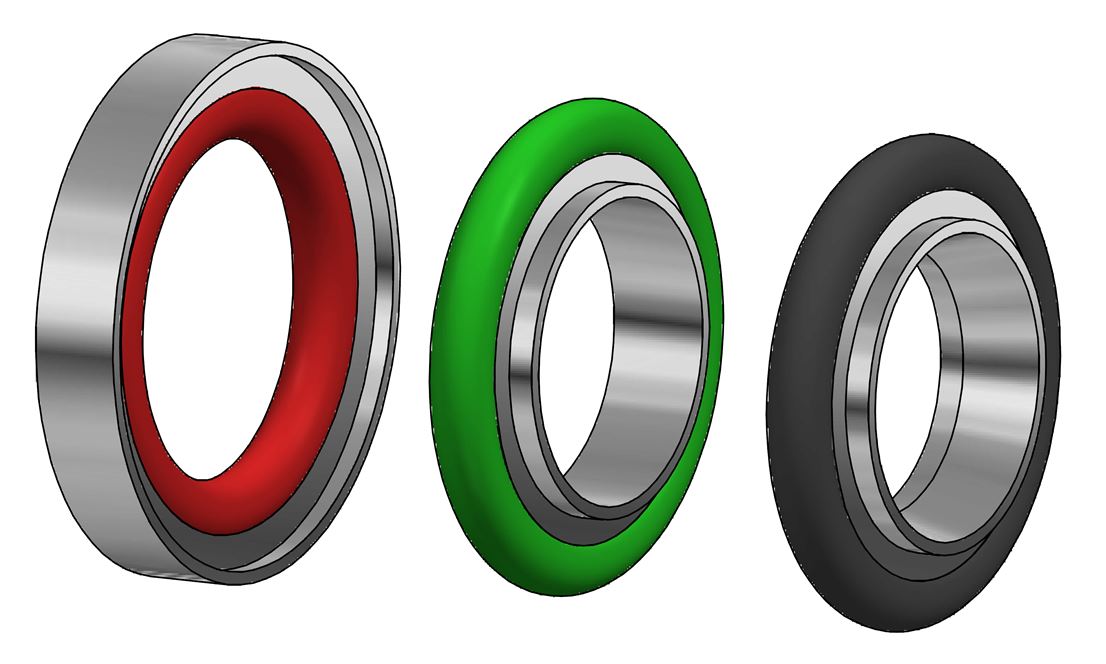

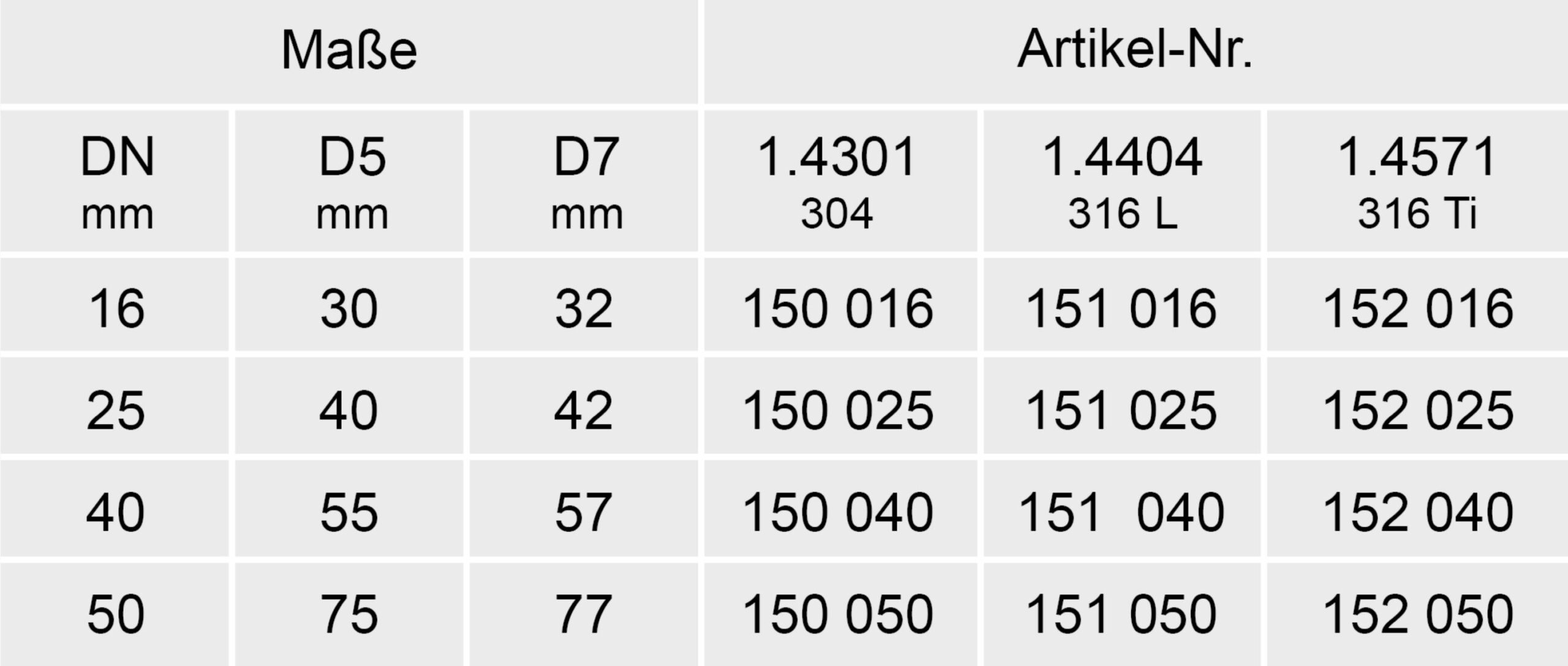

Außenzentrierringe
Die ersten drei Größen der Außenzentrierringe paßen auf jeweils zwei Flanschgrößen, z.B. paßt der kleinste Zentrierring auf DN10- und DN16-Flansche. Darstellungen dazu stehen unter „Verbindungen Vakuum KF – Standardflansche“ (Link). Dadurch werden weniger Größen gegenüber den Innenzentrierringen benötigt
und Übergangszentrierringe werden garnicht gebraucht.
Die maximal zulässigen Drücke entsprechen denen der Edelstahlketten. Zulässige Temperaturen für Außenzentrierringe: -200 bis +400°C. Außenzentrierringe aus anderen Werkstoffen sind lieferbar. O-Ringe separat bestellen.
Die maximal zulässigen Drücke entsprechen denen der Edelstahlketten. Zulässige Temperaturen für Außenzentrierringe: -200 bis +400°C. Außenzentrierringe aus anderen Werkstoffen sind lieferbar. O-Ringe separat bestellen.

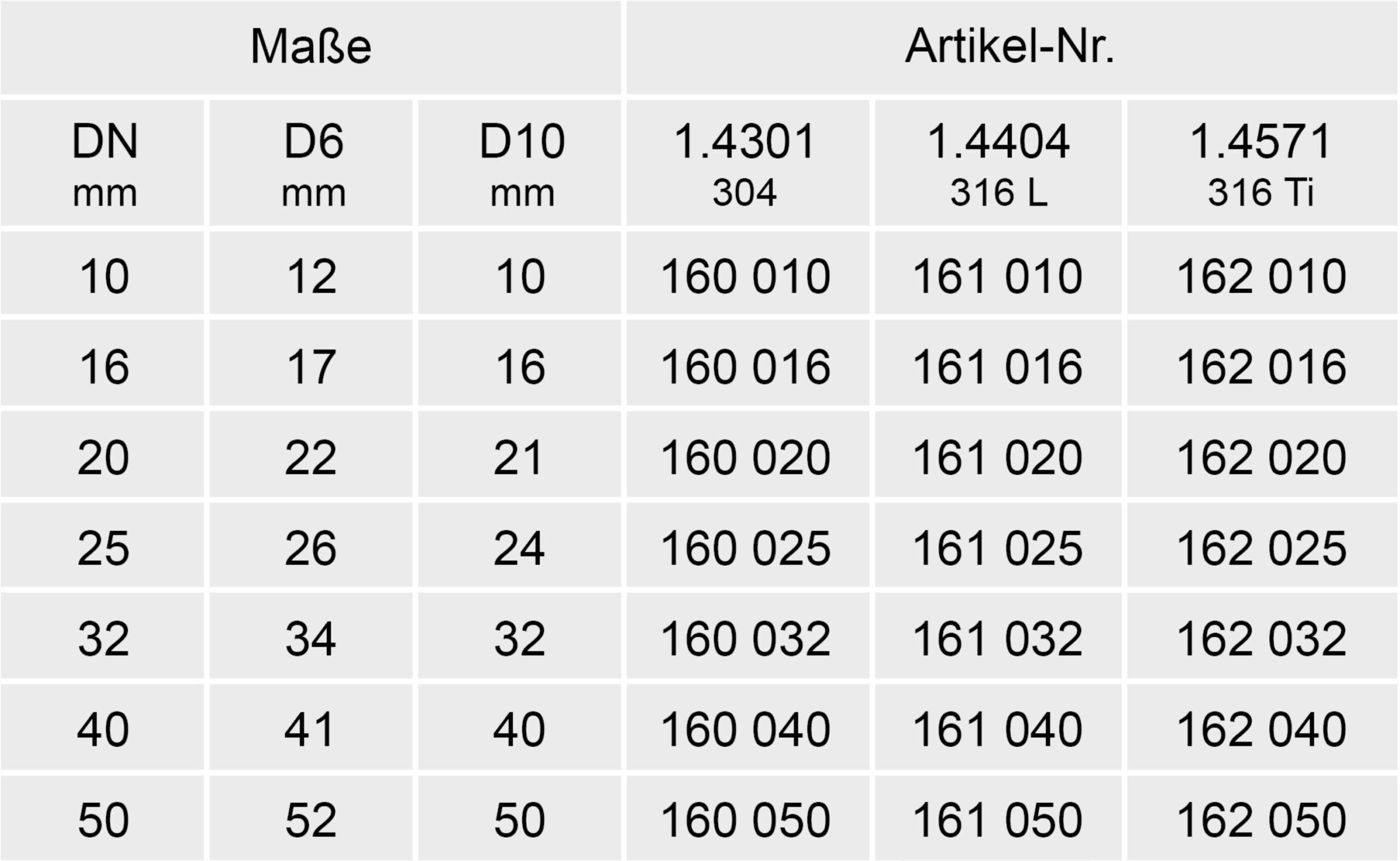

Innenzentrierringe
O-Ringe mit Innenzentrierringen sind für Anwendungen mit Innendruck nur bis 1,5 bar geeignet. Für Anwendungen mit höheren
Drücken sind Außenzentrierringe oder Sonderflansche einzusetzen
Drücken sind Außenzentrierringe oder Sonderflansche einzusetzen
die den O-Ring außen stützen. Zulässige Temperaturen für
Innenzentrierringe: -200 bis +400°C. Innenzentrierringe aus anderen Werkstoffen sind lieferbar. O-Ringe separat bestellen
Innenzentrierringe: -200 bis +400°C. Innenzentrierringe aus anderen Werkstoffen sind lieferbar. O-Ringe separat bestellen

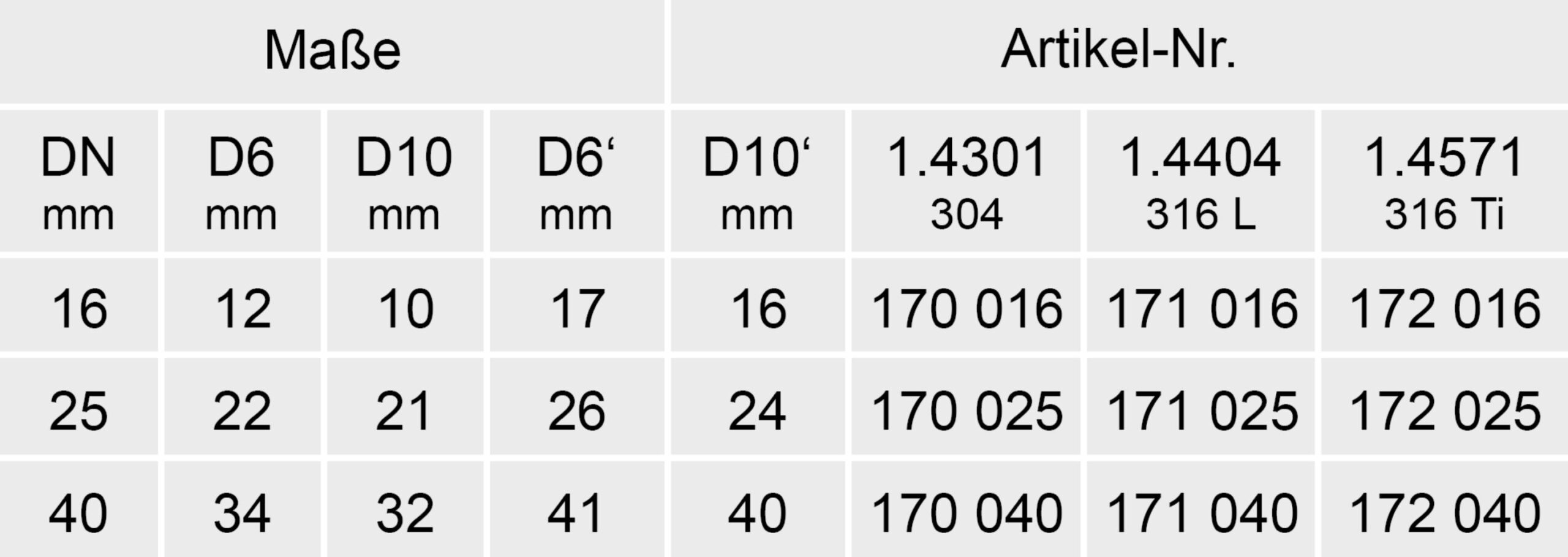

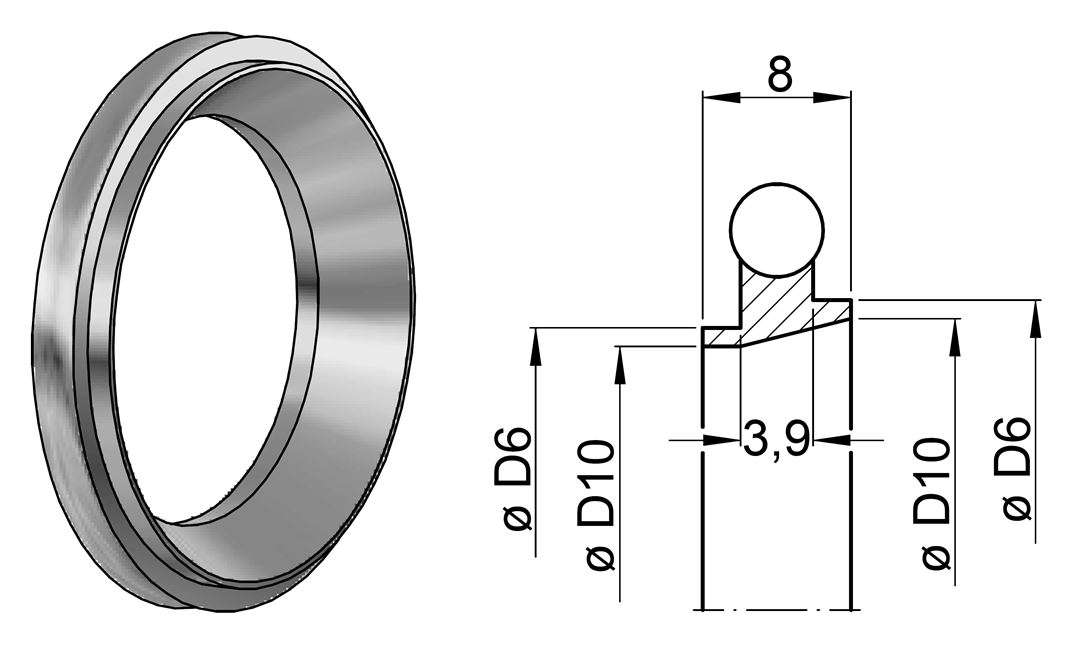

Übergangszentrierringe
Übergangszentrierringe verbinden Flansche unterschiedlicher Größe, z.B. DN 10 mit DN 16. O-Ringe mit Übergangszentierringen sind für Anwendungen mit Innendruck nur bis max. 1,5 bar geeignet. Für Anwendungen mit höheren Drücken sind Außenzentrierringe
oder Sonderflansche einzusetzen die den O-Ring außen stützen. Zulässige Temperaturen für Übergangszentrierringe: -200 bis +400°C. Übergangszentrierringe aus anderen Werkstoffen sind lieferbar. O-Ringe separat bestellen.

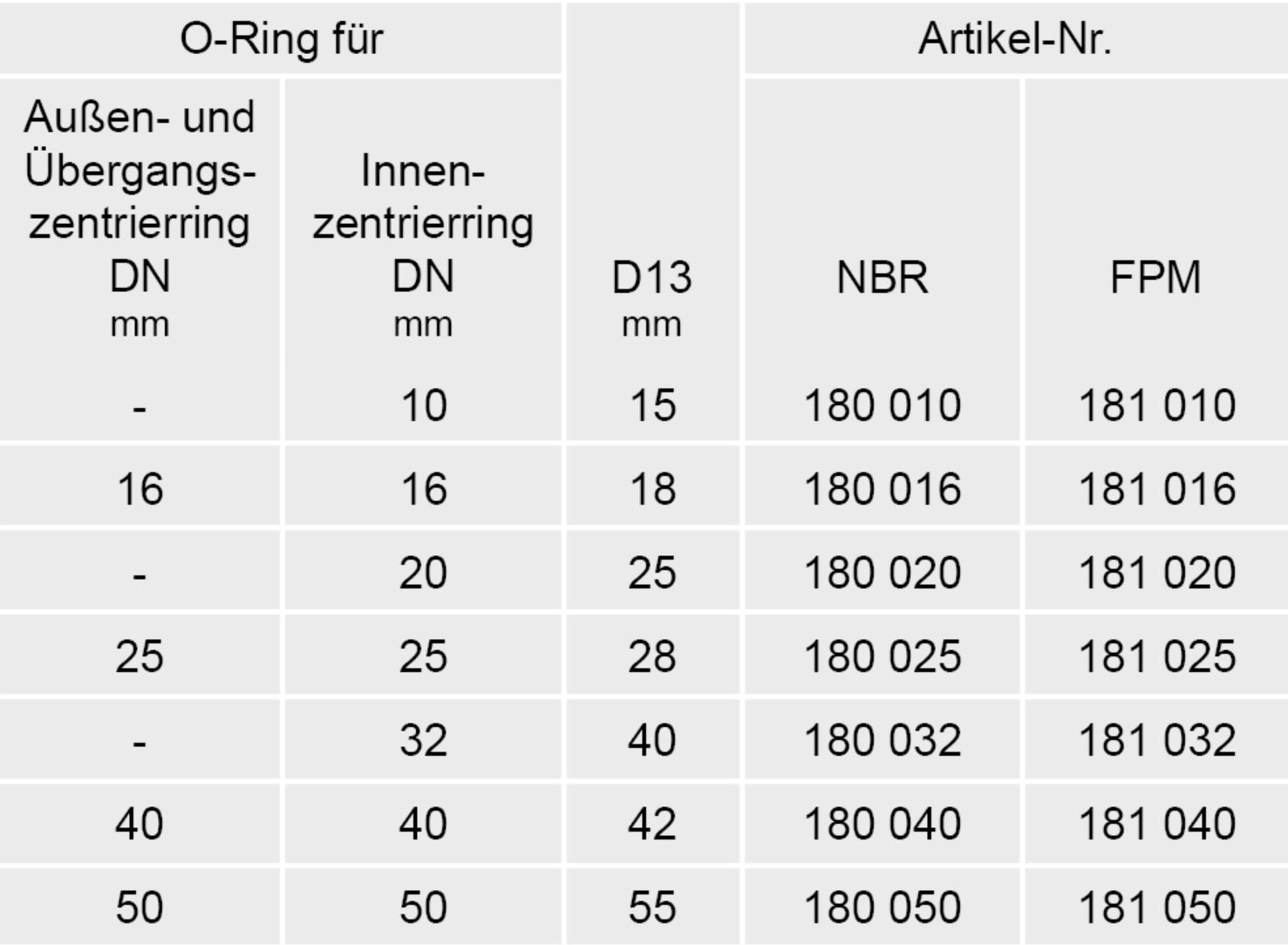

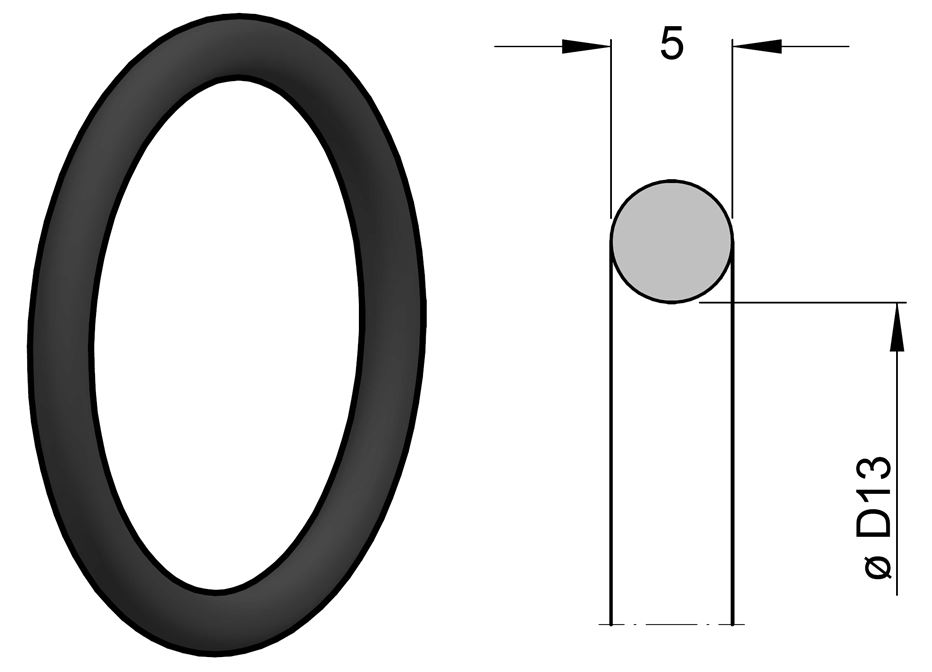

O-Ringe
Zulässige Temperaturen für NBR-O-Ringe: -25 bis +120°C
Zulässige Temperaturen für FPM-O-Ringe: -30 bis +200°C
O-Ringe aus anderen Werkstoffen sind lieferbar.
Zulässige Temperaturen für FPM-O-Ringe: -30 bis +200°C
O-Ringe aus anderen Werkstoffen sind lieferbar.
Montageservice
Zentrierringe und O-Ringe können auf Wunsch auch kostenlos montiert geliefert werden.
